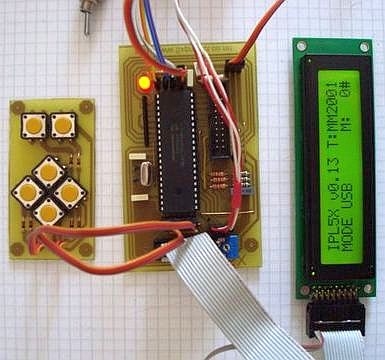

Version 1
C'est la version initiale, la plus compacte. Elle nécessite de souder un certain nombre de fils de liaison avec les différents périphériques (interrupteurs, potentiomètre, clavier...).Pour des raisons simples et évidentes nous vous conseillons de commencer directement par la V2, version la plus aboutie et sur laquelle il n'y a aucune modification à faire.
ATTENTION : la liste des composants n'est pas la même pour les deux versions (connecteurs supplémentaires pour la V2).
Archives
Retrouvez ici les dossiers en téléchargement de l'interface V1.| PCB V1 : Dossier de plans d'IPL5X (schémas, typons, liste de composants et implantation) |  | v1.41 du 15/04/2010 |
| PCB V1 : Tutoriel de réalisation d'IPL5X | | v0.12 du 15/05/2010 |
Suivi des modifications de circuits
IPL5X est encore en phase de développement. Vous trouverez ci-dessous des petites modifications qui doivent être apportées à certaines versions des circuits en fonction des demandes des premiers utilisateurs/testeurs et des éventuels bugs découverts en cours de route. Ces modifications sont incluses dans les tous derniers fichiers disponibles au téléchargement alors contrôlez bien le numéro de version de vos typons.MODIFICATION DU CLAVIER AVANT VERSION 1.3

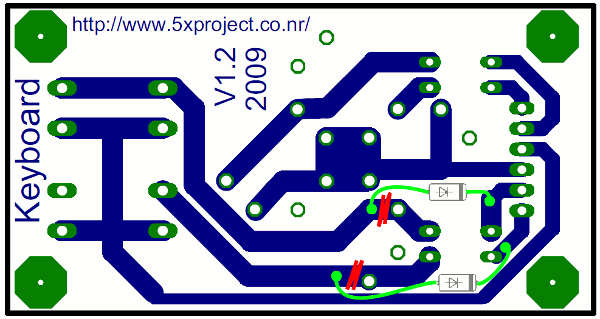

Pour les personnes ayant réalisé le clavier avec le typon en version inférieure à 1.3, il convient d'effectuer une modification : deux pistes à couper et deux diodes 1N4148 à ajouter suivant le schéma ci-dessous.

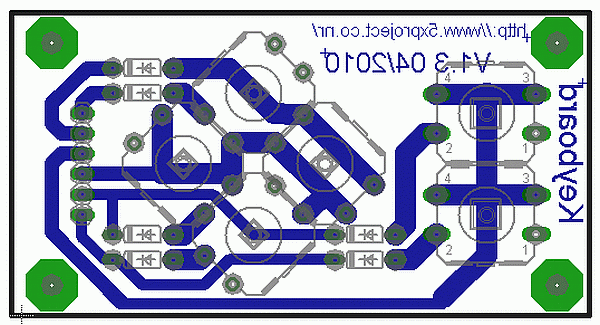

Le dossier "Interface_sch_pcb_v1.4.zip" intègre la version modifiée du clavier qui passe en 1.3 comme illustré ci-dessous, les deux diodes étant rajoutées à la liste du matériel.
MODIFICATION DE IO1 AVANT VERSION 2.0

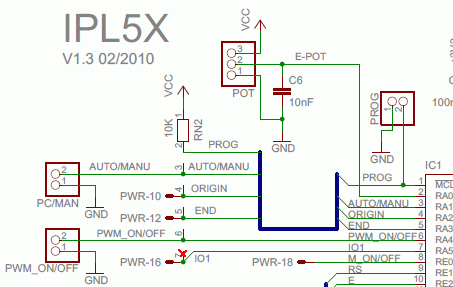

L'entrée/sortie paramétrable IO1 est connectée à un réseau de résistances de rappel à +5V ce qui peut poser problème si on s'en sert pour commander la mise en route d'une broche de fraiseuse par exemple. Le mieux est de laisser la patte du PIC "en l'air" et de considérer que c'est le dispositif de mise en route de la broche qui se charge du rappel à +5V ou à 0V en fonction de son mode de fonctionnement.

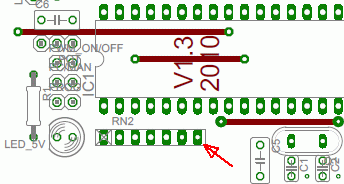

Pour cela, il convient de couper la 7ème patte du réseau de résistance RN2 (la huitième patte n'étant déjà pas utilisée). La méthode utilisée pour l'interface ci-dessous est l'utilisation d'une perceuse à main sans fil munie d'un petit foret de 1mm, avec une cale en bois entre le réseau de résistance et le pic pour protéger ce dernier du forêt et des copeaux métalliques. Une fois désolidarisée du circuit imprimé, le reste de la patte est sorti tout seul du composant. Attention à ne pas créer de court-circuit en laissant traîner un copeau.

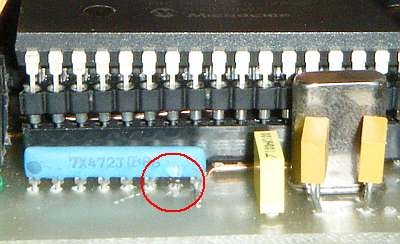

Avant :

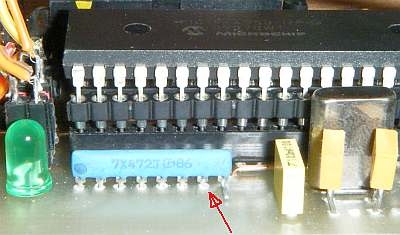

Après :
