Le Projet C@NADAIR - CL145  .... en cours



Hello à tous,

Le projet C@nadair est un projet de découpe CNC initié par plusieurs membres de la liste, avec pour objectif d'apprendre à créer de toute pièce un projet complet tout en polystyrène, à l'aide des utilitaires mis à votre disposition sur cnc@net et surtout Profscan.

Le projet   "canadair.cnc"  à charger dans CNC n'existe pas encore (il n'existera peut être jamais), c'est aux personnes intéressées sur la liste de le créer de toutes pièces avec les éléments joints, DXF et  BMP.

La découpe du fuselage avec une CNC semble t'elle possible ? Espérons que les spécialistes de ce genre de découpe sur la liste nous aideront.

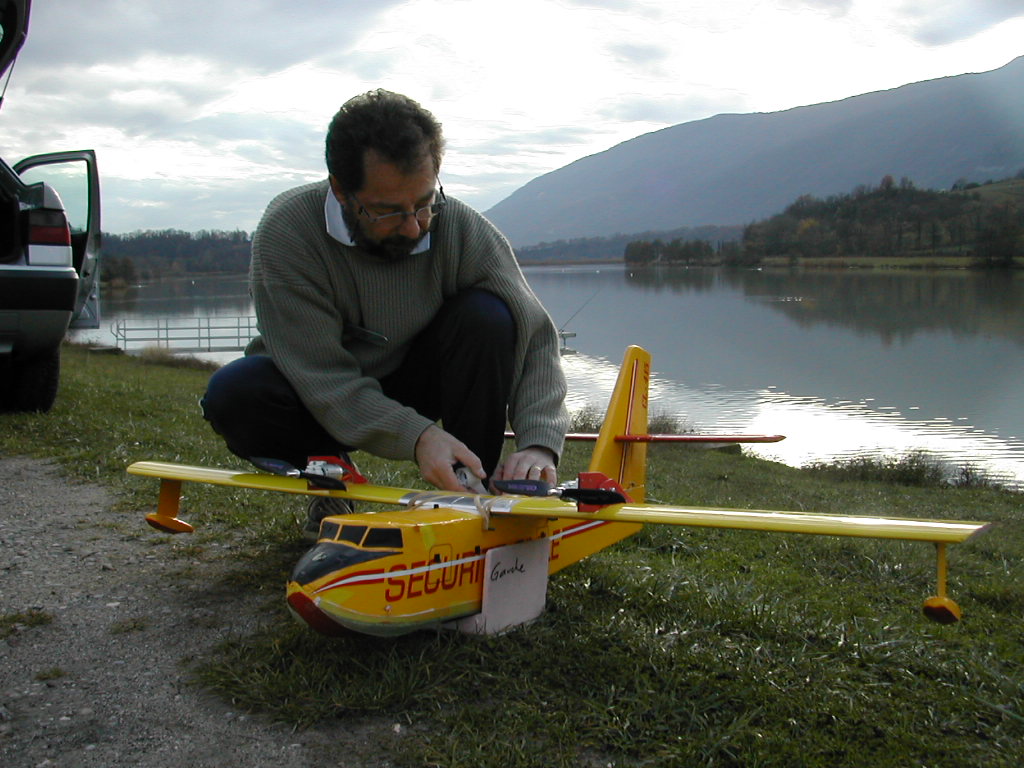

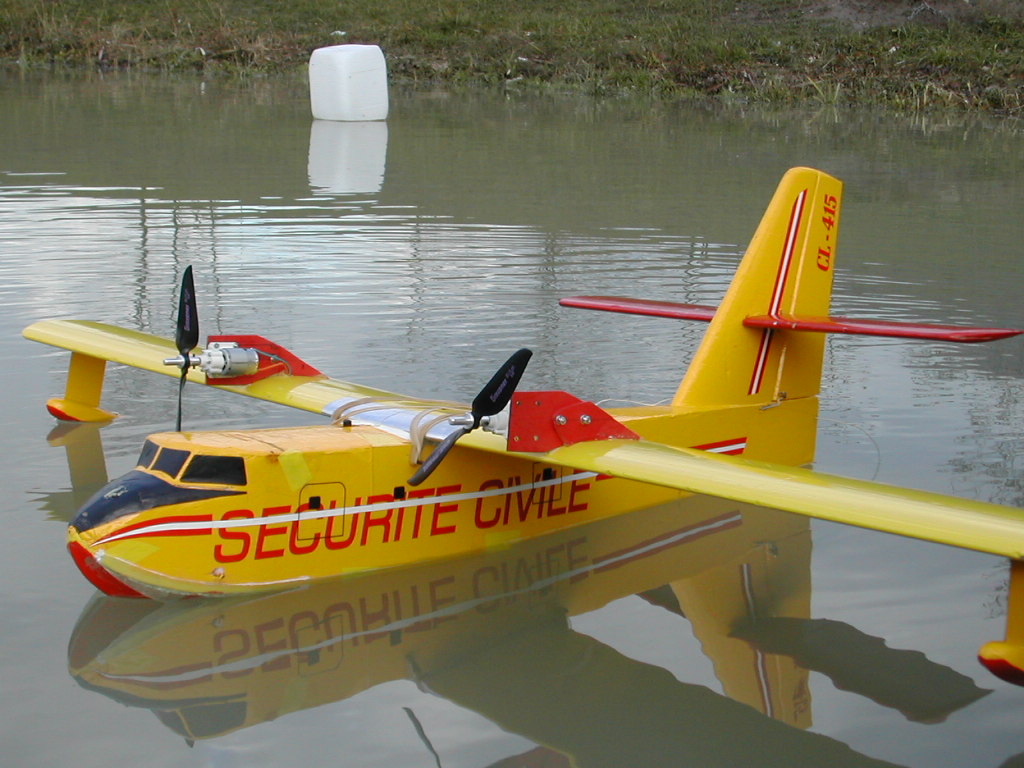

Le plan du projet Canadair fait 1.50 d'envergure, tout en poly (extrude pour le proto), 2 speed 400 6V avec réducteurs 2:1 (2.33:1 la première aile), accus de 1000 mA a +, poids 1800 gr (2 kG le proto). Profil SBC3.





Autonomie décollage sur l'eau > 5 mn avec accus 1000 mA et > 8 mn avec 1700 mA.
Pas de train d'atterrissage, décollage lancé à la main et atterrissage dans l'herbe.

Les fichiers pour la réalisation.

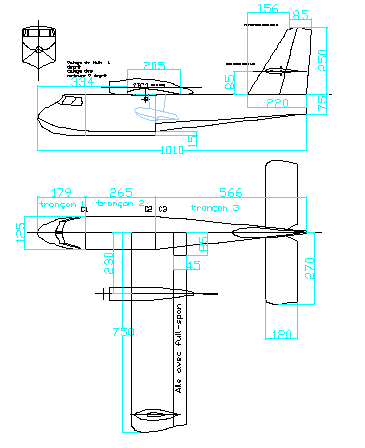

Le dessin 3 vues est tiré d'un MRA. (202 Ko)
Les fichiers au format Autocad. (262 Ko)
Les dessins au format Bmp (19 ko)
Les profils flotteurs et empennages. (2 ko)




La finition

Il y a deux bombardiers d'eau chez Bombardier (le fabricant), l'ex, le Canadair CL215 et l'actuel le CL415. D'après les documentations constructeurs, il n'y a pas de grandes différences entre les deux, sauf la motorisation, capots moteurs et des moustaches un peu partout sur le dernier, voir photos.

Une fois la découpe terminée, on peut faire l'une ou l'autre finition.





Avec la participation de Gérard Prat , de Stéphane Pinson et François Blanc pour les dessins et plans , et de l'ensemble des membres de cnc@net.
