P38


Caractéristiques :

Comme ça va être les vacances, j'ai pensé à ceux qui ne partent pas et qui risquent de s'ennuyer...

Voila de quoi passer un peu de temps.

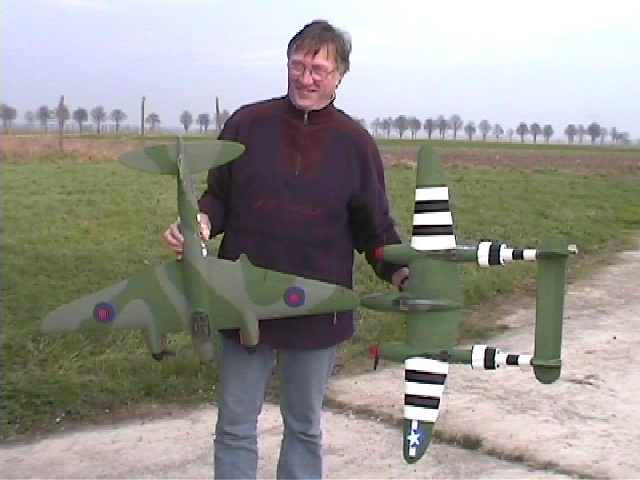

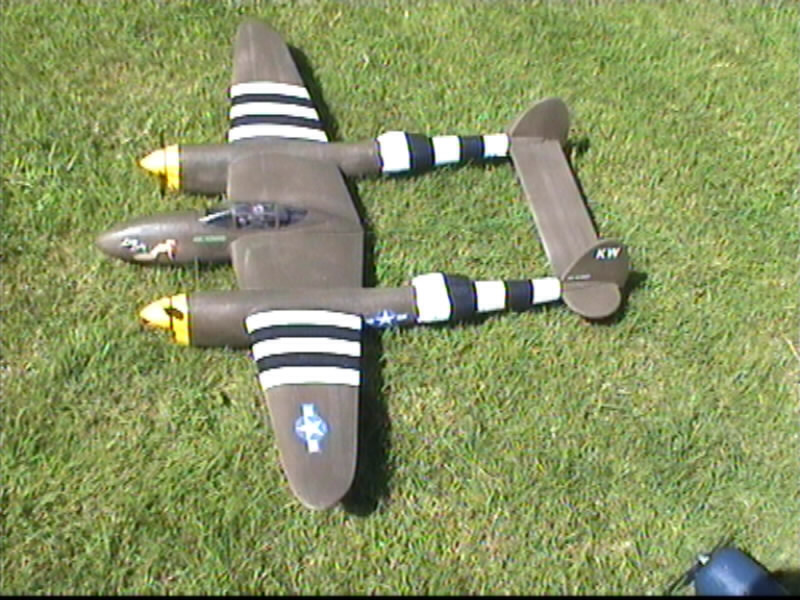

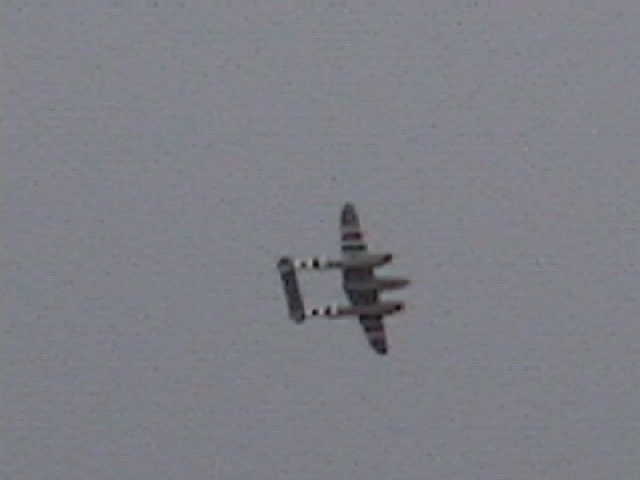

Ce P38 est un peu plus compliqué à couper que les autres, mais il vole superbement bien, même pour un pilote à peine dégrossi. En plus, l'allure en vol est terrible. Il vole aussi sur un seul moteur (déjà testé à plusieurs reprises lorsqu'une hélice décide de faire sa vie...)

Il y a un dossier avec les .CNC les explications sont en principe dans les commentaires comme d'habitude Les découpes sont du même genre que pour le Dornier 335. Donc je n'ai pas pris le temps de faire une explication pas par pas pour la découpe, en plus il y à longtemps que je n'en ai plus coupé donc je ne me souviens pas)





Equipement :
Motorisation : 2x speed 280
8 éléments 1600 ou 1700 ou 1850 (et même 2100 mA actuellement avec les quel on doit voler plus d'un quart d'heure à fond!) Sanyo Twicell
 2 µservos 6 ou 9 gr
 1 variateur >10 Amp
 colle mastic , peinture cônes verrières etc, voir mes autres dossiers....

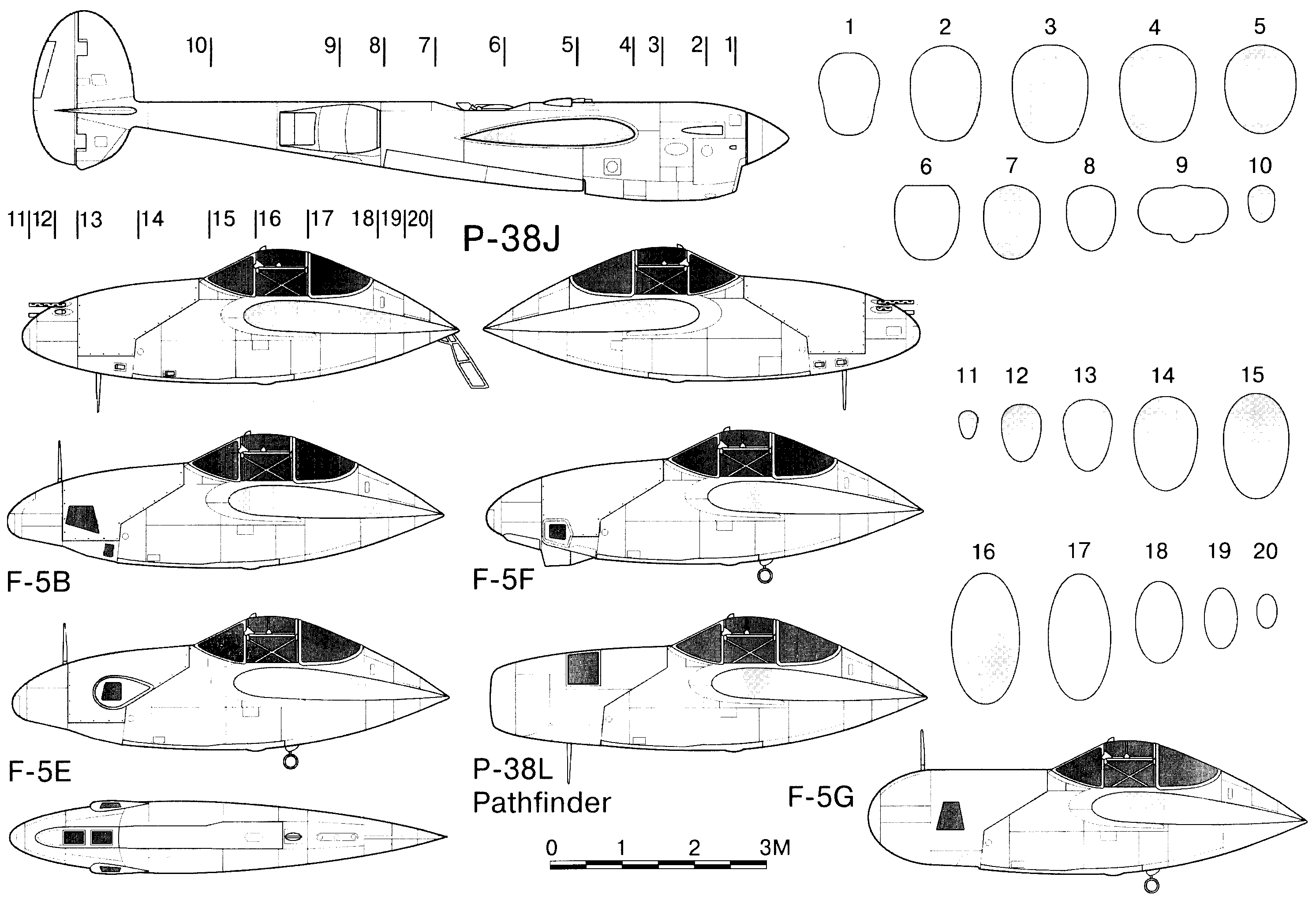

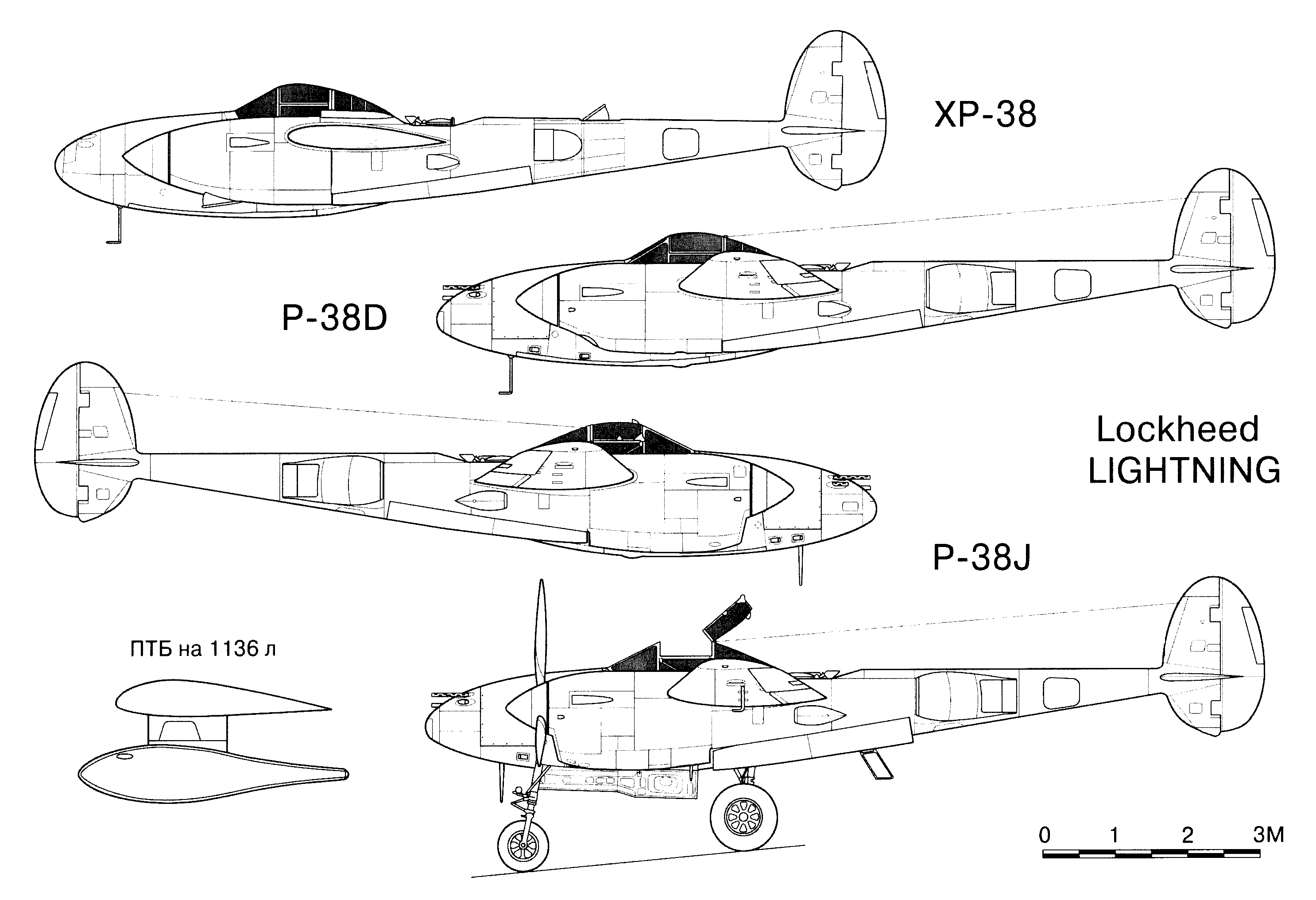

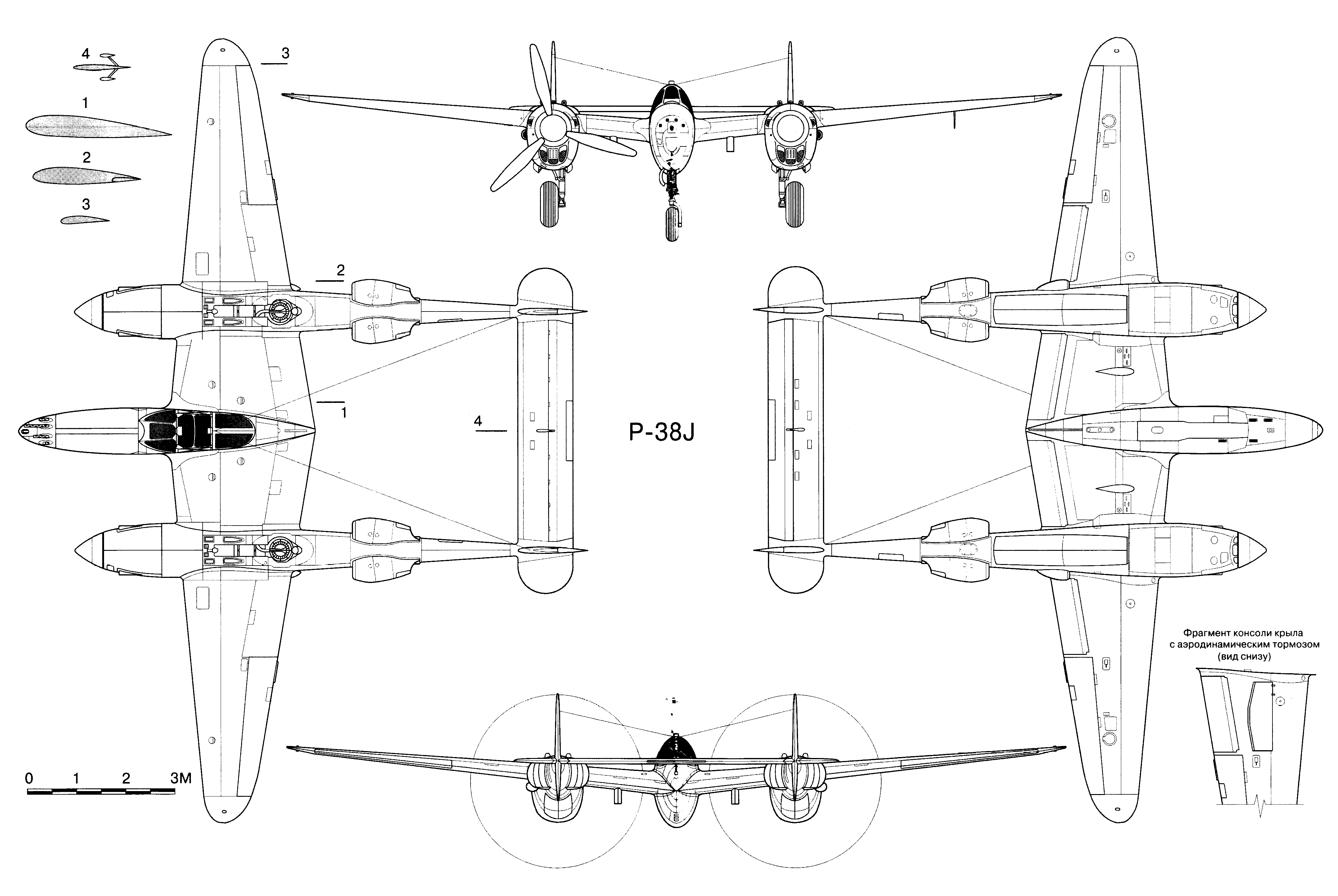

Téléchargement des triptyques P38_1 et P38_2 et P38_3



Découpes

Téléchargement de tous les fichiers de découpes : cnc_p38.zip

Toute la construction en images

Construction étape 1
Construction étape 2
Construction étape 3
Construction étape 4
Construction étape 5
Construction étape 6
Construction étape 7
Construction étape 8

Procédure de découpe

je vais essayer de réécrire la procédure correcte:
 1) tout est coupé dans du poly expansé de 40 mm.
on découpe par demi coquilles



 2) préparation des blocs:
 il faut préparer les différents blocs à l'avance car la première chose à couper est le passage de l'aile dans le fuseau intérieur et dans les deux fuseaux extérieurs.

fuseau intérieur:

- découper dans un premier temps 2 blocs de 400 x 110 x 40 (400 mm de long et 110 mm de haut
en 40 mm d'épaisseur - marquer l'avant et arrière et coquille droite et gauche).

on peut ensuite découper chacun de ces blocs en trois sections soit   100 x 110 x 40 pour le nez
                                                                                                      160 x 110 x 40 pour la partie centrale
                                                                                                      140 x 110 x 40 pour la partie arrière.
Bien marquer tous les morceaux.

fuseaux extérieurs:
- découper dans un premier temps 4 blocs de 600 x 110 x 40 (600 mm de long et 110 mm de haut
en 40 mm d'épaisseur - marquer (repérer) l'avant et arrière et coquille droite et gauche pour chaque fuseau extérieur).

on peut ensuite découper chacun de ces blocs en trois sections soit   80 x 110 x 40 pour le nez
                                                                                                      190 x 110 x 40 pour la partie centrale
                                                                                                      330 x 110 x 40 pour la partie arrière.

regarde bien sur les photos dans la BD de montage...

3) pour la découpe du passage d'ailes dans les tronçons de fuselage :

placer les deux derniers blocs (ça sert à rien de mettre le bloc du nez car l'aile n'y passe pas) l'un derrière l'autre  pour le demi fuseau central (droit pour commencer par exemple) au niveau de l'emplanture de l'aile virtuelle soit suivant les indications "découpe tronçon" (chez moi à offset Y=15 et offset X = 20 car ma table fait 60 cm et ses bords sont à 15 mm du zéro Y soit entre axe = 63 mm)

placer ensuite les 4 blocs (2 demi coquilles centrales et 2 demi coquilles avant) l'arrière de la partie centrale alignée a 130 mm du zéro des X et le bord gauche des blocs du fus droit à offset Y = 130

lancer ensuite la découpe.

Faire la même chose  en choisissant aile gauche et en inversant les positions pour l'autre moitié.

Voila, il fait vraiment trop chaud (34 °C) sous la sous pente pour que j'en rajoute pour le moment.


Dossier réalisé par Papy Kilowattt
