Le Châssis


C'est la base de la machine.

Il y aura 2 châssis. 1 à droite du plan de découpe et 1 à gauche. La perspective vue d'ensemble représente le châssis de gauche. Chaque châssis est constitué de 2 parties extrême <rep 1> en médium de 19 mm, reliées entre elles par une règle de maçon <rep 5> et un tube d'acier de 20 mm <rep 9> servant de chemin de roulement au chariot des x. Pour répondre au cahier des charges concernant le transport, j'ai choisi de construire ces châssis de manière solide et durable.

Ainsi pour fixer le tube acier, j'ai passé une tige filetée dia. M6 en son centre de manière à emprisonner fermement celui-ci entre les 2 parties extrêmes en médium. Pour faciliter le positionnement de celui-ci qui devra être parfait, j'ai percé les <rep1> au diamètre du tube sur 5 mm de profondeur.


De même pour fixer la règle de maçon sous les <rep 1>, j'ai utilisé de la vis métaux dia M4 et des inserts dans la partie médium. Attention à ne pas déformer la règle au serrage. Une cale rigidifiant l'ensemble sera la bienvenue.

A propos du médium

S'il est un matériaux facile à trouver, peu cher, stable et facile à travailler, il possède malgré tous un inconvénient majeur, outre le fait que la poussière produite ne soit pas des plus agréables, celui de pouvoir visser difficilement quelque chose sur sa tranche sans prendre quelques précautions. Il faudra impérativement percer un avant trou avant de visser sous peine de voir le médium se fendre et prendre toute sa résistance.
L'idéal étant d'utiliser des inserts et des vis métaux, ceux-ci offrant de surcroît la possibilité de montage et démontage successifs.

Pour terminer avec les châssis, vous aurez compris je pense avec les différentes vues comment celui-ci se place sur votre table de découpe. celle-ci pouvant aller jusqu'a 45 mm d'épaisseur.

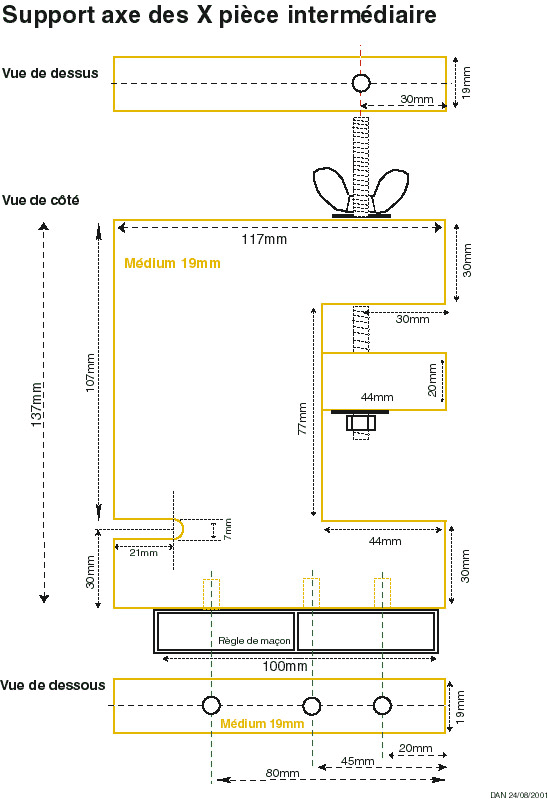

D'autre part, la fixation mobile , permettant de s'adapter à la profondeur de votre table ( course en X) et vue de face sur les plans, b'est pas représentée sur la vue d'ensemble. Celle-ci sera fixée sur la règle de maçon comme les pièces d'extrémités. il vous suffira de prévoir en perçant la règle les positions qui vous conviendront le mieux.

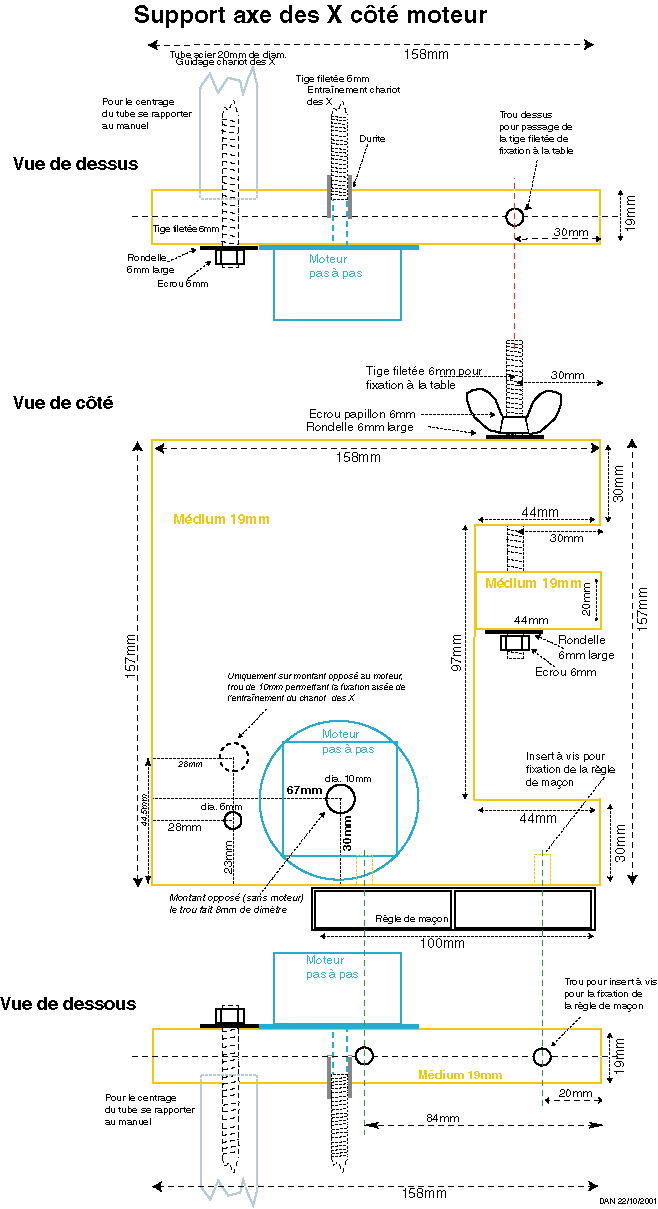

Plan coté du châssis

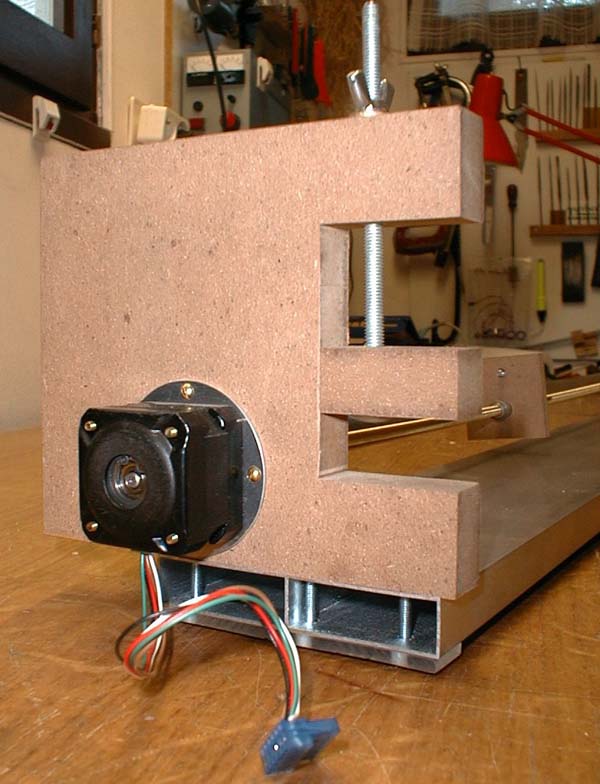

Le même en photo côté du moteur pas à pas (modèle Conrad 100 pas/tour, le meilleur pour cette application)

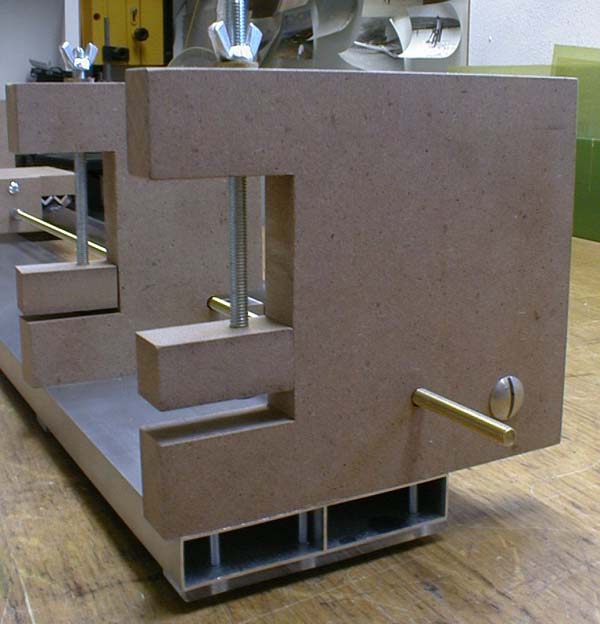

Le châssis du côté opposé au moteur pap, la pièce intermédiaire est démontable et sert pour l'adaptation à la taille du plan de découpe
