La table de Arnaud Asselin

Caractéristiques :

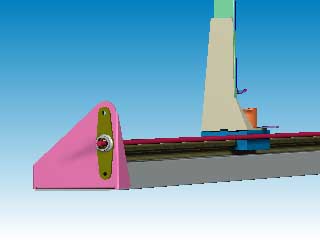

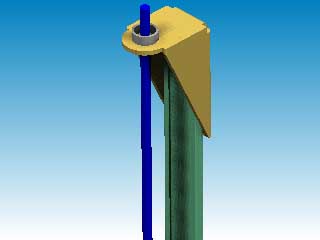

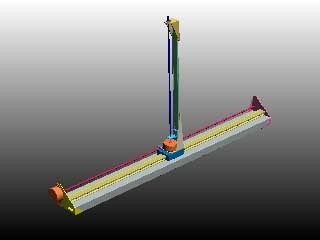

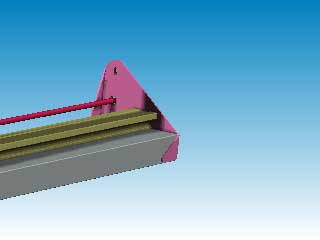

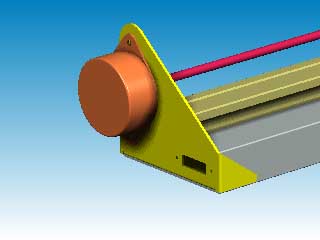

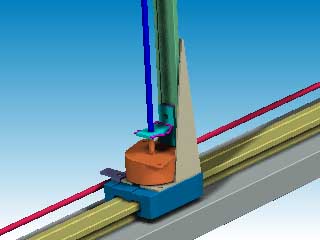

j'ai pratiquement terminé la conception de ma CNC et vous envoie quelques images en attendant les photos. ne figurent pas sur les images les écrous, les cardans en durit, la prise SUB D 15 broches, ni la chaîne plastique de guidage des fils (très "pro", mais un peu coûteuse:220fr le mètre, je me suis fait plaisir!!!)

Compte tenu du peu de temps dont je dispose, j'ai cherché à utiliser des composants du commerce, mais malgré tout, au meilleurs marché possible. Voilà quelques données de ma conception:

-tous les guidages viennent de IGUS PLP (adresse dans le tableau que tu as déjà). L'ensemble de tous les rails et tous les chariots coûte environ 500 fr par ensemble XY (donc 1000 fr pour toute la machine), pour une machine de 1m en X et 50cm en Y. J'attends confirmation du devis.
-A ce prix, il faut ajouter le châssis (règle de maçon), les vis X et Y, les écrous, la visserie, les moteurs et les pièces en alu (les 4 équerres de fixation et la pièce de réglage du roulement X)

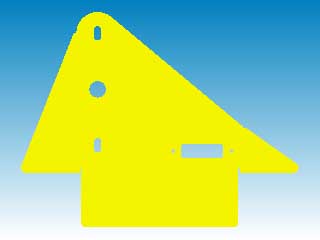

- J'aurais d'ici peu de disponible l'ensemble des fichiers informatique de conception, ainsi que les différents plans de pièces, des équerres, et les développés des équerres alu. (Format DXF, ou solid works, sachant que le
viewer de SW est en freeware)
- Tous les assemblages sont réglables simplement par des assemblages par trous oblongs (une seule direction de réglage par assemblage).
-Je serais aussi capable de fournir la liste des fournisseurs avec devis, et je cherche une entreprise qui pourrait réaliser les pièces de tôlerie alu à prix correct.

En se débrouillant bien, on devrait ainsi pouvoir constituer un kit de la mécanique pour environ 2000.00fr.








Avec la participation de Arnaud Asselin
