Caractéristiques :
Voici les caractéristiques de ma table, celles-ci vont changer dans un avenir
proche, car
je suis limité en X(mais j'étais trop pressé d'essayer ce que j'avais fait ) et
largement à l'aise en Y, la cause est simple en sont temps j'avais récupéré quatre
blocs séparés , par l'intermédiaire d'un copain qui devait faire cette table avec moi
(il y a +/- 4 ans de cela ) j'avais modifier les blocs pour faire les X Y et plus rien de
la part du copain qui devait lui s'occuper de l'électronique et informatique j'ai repris

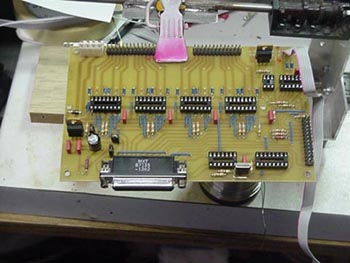

espoir en parcourant les pages de LOOPING et voilà elle est faite et la BB2001 fonctionne
bien, j'espère que je ne l'ai pas fait trop longue ( ma petite histoire)
les dimensions:
X = 230 ( en changent les 2 vis et les 4 guides pour arriver à 600mm )
Y = 230

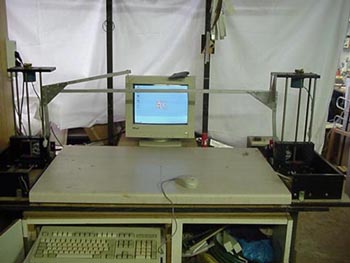

le plateau lui fait 980 x 600 et j'ai utilisé un morceau de plan de travail pour le reste
je ne détaille pas.

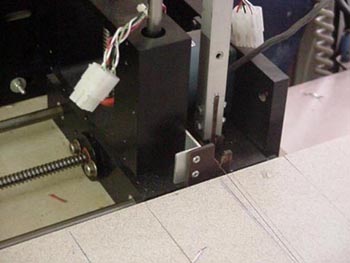

Autres descriptifs sur la mécanique comme je te l'ai expliqué je n'ai pas grand chose,
mis à part que le chariot est guidé sur deux stubs de 10mm, des bagues à billes dans

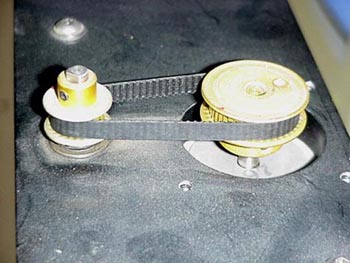

les blocs, une vis de 3mm de pas, moteur vis une
courroie crantée,( ce qui ma fais chercher pour trouver l'avancement exacte j'ai d'abord
inversé les poulies en suite j'ai du triché dans la config. CNC en rentrant avancement
d'un pas au lieu de 3mm 1.79mm et ca je tip top juste)
Avec la participation de André Baillet
|
