Caractéristiques :
La mécanique est construite en médium densité de 19 mm d'épaisseur. Le guidage des
chariots est confié à des glissières de tiroir (4 grosses pour X et 2 petites pour Y).
La précision obtenue est meilleure que le dixième de millimètre (mesure faite au
comparateur) !
Il faut bien sûr construire deux ensembles symétriques ...
ne faites pas deux fois le même ;o)
L'électronique est le prototype de la carte chofapic bientôt disponible sur cnc@net.
Cette carte est basée sur des PIC. elle gère la commande des moteurs, le timer pour le
logiciel et la chauffe.

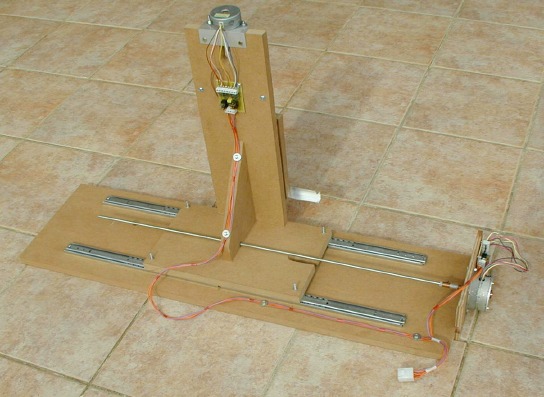

un des 2 ensembles de chariots
|

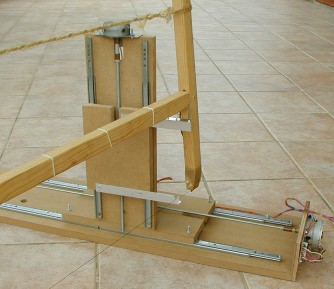

L'arc en place sur son support
|

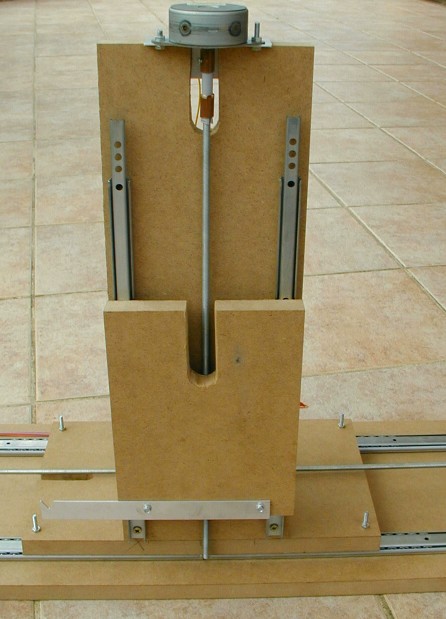

Les tiges filetées sont montées flottantes. Elles sont solidarisées aux moteurs
par des bouts de tubes (ici des chevilles Fischer) bloqués par des bagues en tube de
cuivre avec un trou taraudé.
|

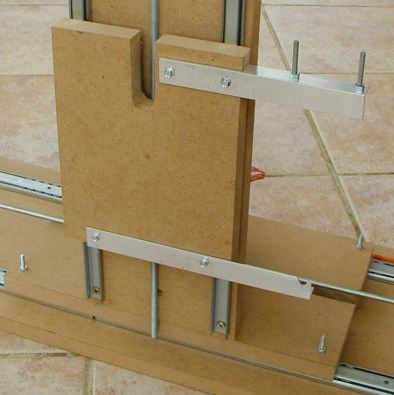

Vue de l'axe des Y et du support de découpe en cornière alu.
|
de l'autre coté, prévoir un support pour éviter de basculement de l'arc.
|
L'entraînement se fait par de simples écrous sur une chute de tôle. le jeu est , à mon
avis, négligeable pour la précision que l'on recherche.
|

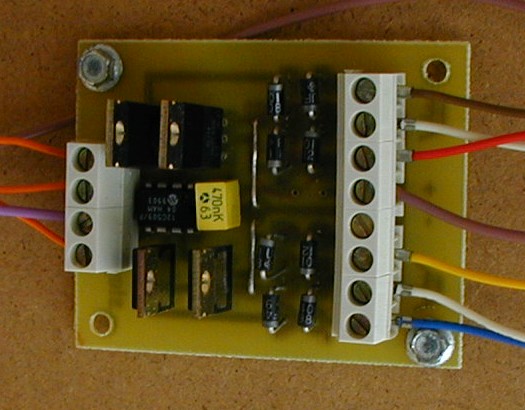

L'interface moteurs
|

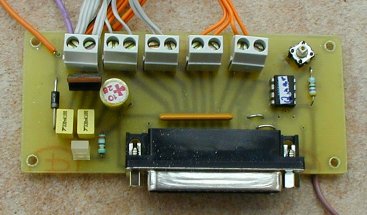

L'interface PC en fait ces 2 cartes sont le prototype de la carte "PicaChof"
|
Avec la participation de Alain Gleyzes
|
