Caractéristiques :
X = 500mm
Y = 220mm
Z = 1000mm
Type : Règle de maçon, guidage sur roulements, bâti en "médium"
Électronique : BB2001-3
Vis : M6
Moteurs : MP70
Région : Vosges 88 (Épinal)
Club : ACV Aéro club Vosgien
Commentaire : Ma table a été construite dans l'esprit du groupe. C'est à
dire sans moyens importants d'usinage, une simple perceuse à colonne et une
scie circulaire suffisent. Le coût de la table est d'environ 350frs. La
partie la plus onéreuse étant l'achat des roulements. Cette table peut
sembler rustique mais elle est très efficace et suffisamment précise pour la
découpe "amateur".

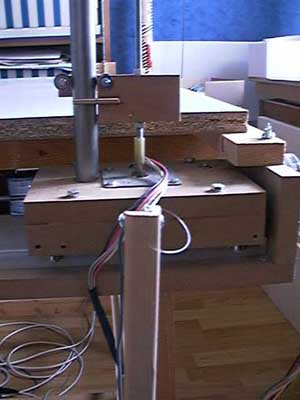

Vue d'ensemble de ma table

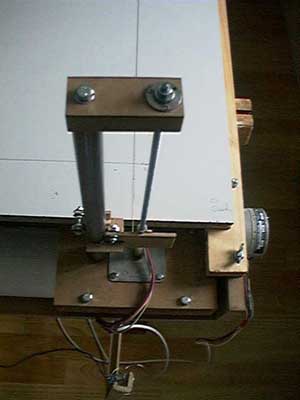

Vue de dessus d'un axe X et Y

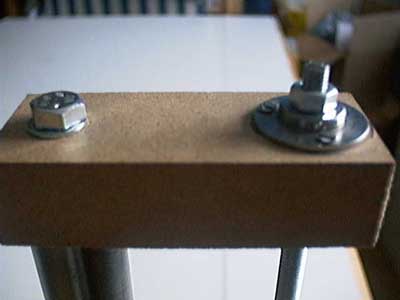

Détail de la butée supérieure d'un axe Y, fabriquée à partir d'un
roulement de récupération. Le roulement intègre une flasque permettant la fixation sur
le support en médium.

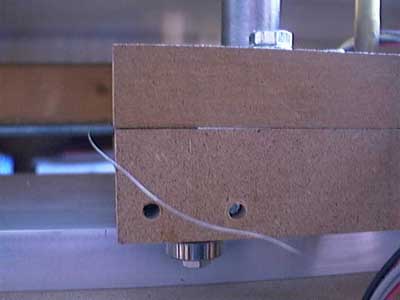

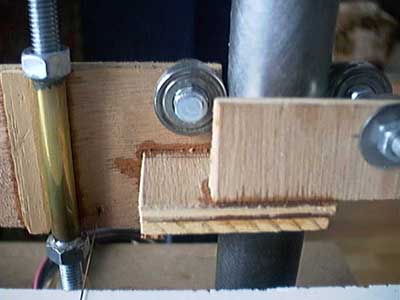

Détail d'un chariot Y. Deux écrous de M6 sont soudés à l'étain sur
un tube de laiton. La position angulaire des écrous lors du soudage garanti un jeu faible
et contrôlé (même système sur l'axe des X). La longueur du tube en laiton et les deux
roulements garantissent le bon guidage du chariot. On peut voir le trou de passage du fil
de découpe. Rudimentaire mais efficace.

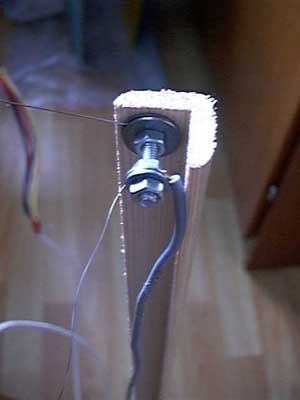

Détail de la fixation du fil de découpe sur l'arc ainsi que la
connexion électrique.

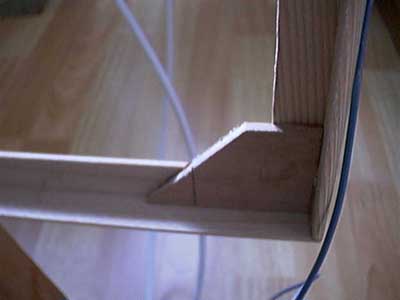

Détail de la fabrication de l'arc. Profilé L 20x20 raidi par une
équerre en contre-plaqué (poids minimum). Nota : la tension du fil est
réalisée par le poids de l'arc.
Détail du chariot des X. 1 des 4 roulement de guidage latéral
Vue d'ensemble d'un chariot des X. 4 roulements assurent le
glissement du chariot sur la règle et 4 autres assurent le guidage latéral.
