Caractéristiques :
Maintenant, vous allez découvrir une table qui ne répond en aucun cas à la chartre
de notre email list.
En effet, nous nous étions au départ définis comme prescription : la réalisation de
notre table "sans grand outillage". Pour Didier, le concept est littéralement
différent, et l'emploi de tours, fraiseuses lui a été nécessaire, voir même
indispensable. Le coût n'est sûrement pas le même... Mais sur CNCNET, nous ne
sommes pas sectaire et acceptons tout point de vue et toutes religions...
L'objectif lors de la construction était principalement de construire
une machine robuste, précise et flexible. Disposant d'une fraiseuse, Nous avons construis
des pièces spécifiques. Contrairement au groupe CNCnet, Nous n'avions pas pour but de
réaliser une partie mécanique sans l'aide d'un tel outillage.
Caractéristiques: Dimensions utiles:120cm*60cm. La machine est construite avec des
morceaux d'alu de récupe. Les poutres viennent d'un cadre de fenêtre (40*40 mm environ).
Plusieurs pièces ont été fraisées en particulier les supports d'axes transversaux et
les supports de roulement de chariot. Le principe est basé sur des chariots
identiques utilisant quatre roulements a billes. Ils sont guidés dans la gorge des
poutres verticales (Y) et transversales (X).Didier Jaillant. |
Caractéristiques :
La table peux être ajustée en longueur. Des longerons
télescopiques supportent le plan de découpe. |
Sur chaque fin d'axe (ici l'axe des X), une molette et un
vernier permettent un positionnement facile. |
Support de la vis de l'axe des X. |

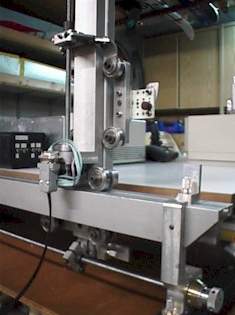

Le chariot des XY. L'ensemble coulisse sur des roulements dans
la gorge des longerons transversaux. |
La molette de l'axe des Y. La poulie et la corde permettent au
contre poids situé dans le longeron vertical d'équilibrer statiquement le chariot Y. |
L'axe des Y. Les accouplements entre vis et moteurs sont
mécaniques. |
L'axe des X. La vis est un M8. Les moteurs sont des 200 pas/tour en 5volts. |
Les deux largeurs possible sont 60 et 120 cm suivant que l'on
utilise une ou deux planches. Cela permettra plus de flexibilité pour
les découpes complexes. |
La table terminée en 120cm. |
|
Avec la participation de Didier Jaillant
|
