Caractéristiques :

L'intérêt de ma machine n'est pas la mécanique (un peu trop complexe a reproduire sans fraiseuse), mais le système a double largeur de plateaux, en appui sur des barres en acier carrées, donnant une surface plane de référence, permettant toute fantaisie dans les
largeurs de table, sans jamais avoir a refaire les réglages de planeité, parallélisme, etc...

Plus, une utilisation possible en mode fraisage, en couchant simplement un de mes axes sur les plateaux (grâce a une petite roulette en haut d'un des axes Y), et le rajout (démontable par deux vis) d'un troisième axe Z, compose principalement d'un recyclage de mon support de mini perceuse...

• Système à paliers bronze auto-lubrifiés sur barres stub rectifiées diam 18, plus deux roulements qui pincent une autre barre pour le blocage en rotation.

• Sur les photos, moteurs 55si depuis remplacés par les moteur 100 pas / tours Conrad

• Table en médium avec trois dimension possibles: 40, 80 ou 120cm

• Avec les nouveaux moteurs, j'ai supprimé les écrous bloquant les vis en translation.

• Électronique et chauffe (depuis peu) BB-2001/3

  - Dimension des axes:

            X 850mm
            Y 350mm

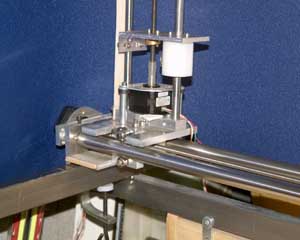

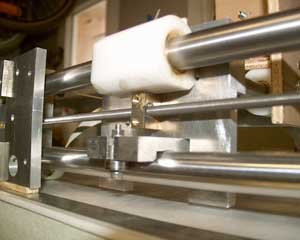

Entraînement et palier axe X	Fixation moteur X

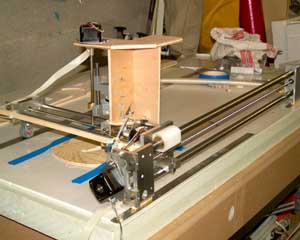

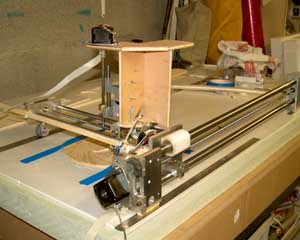

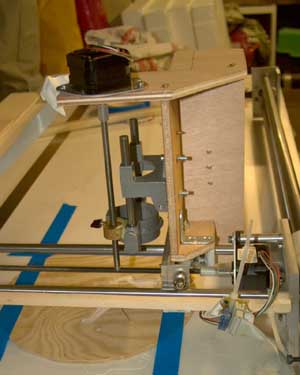

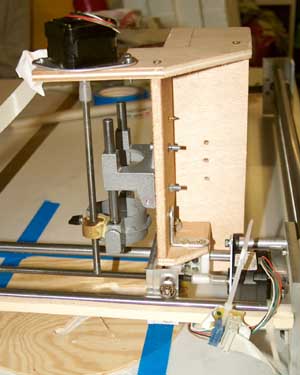

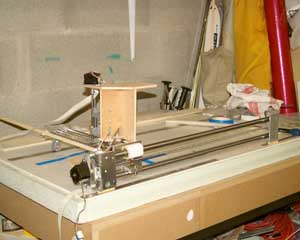

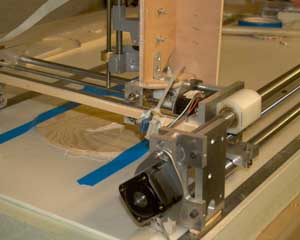

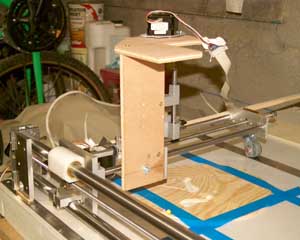

	Utilisation en mode fraisage, grâce a une roulette en bout d'un axe Y, et après montage sur chariot Y d'un ensemble (en bois) supportant un cinquième moteur (identique) et un chariot Z provenant directement de mon support vertical de mini perceuse (rajout par collage de l'écrou d'entraînement)

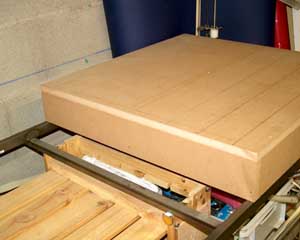

Les deux plateaux en médium simplement en appuie sur les deux barres en acier	Un des axes poses sur les barres

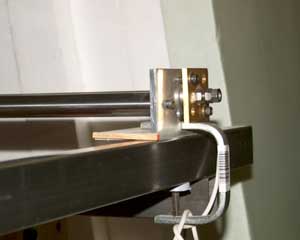

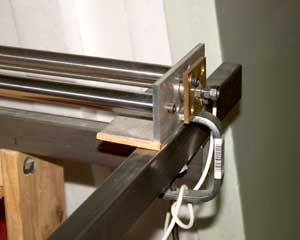

Fixation par serre joint	Plateau (800 mm) pose en appui sur les barres et un des axes

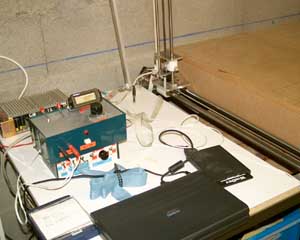

Vue de la partie droite des barres, ou repose l'électronique	Deuxième axe venant en appuie contre le plateau de 800

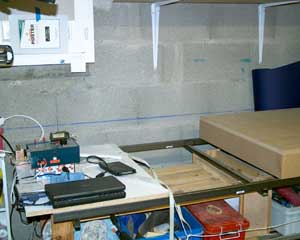

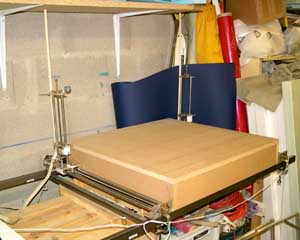

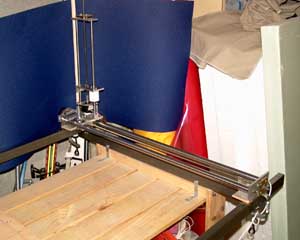

Machine complète montée en largeur 1200 (plateaux de 800 et de 400)
Axe gauche

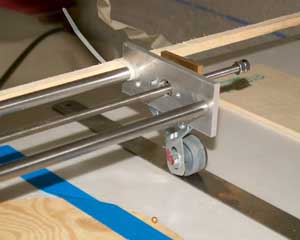

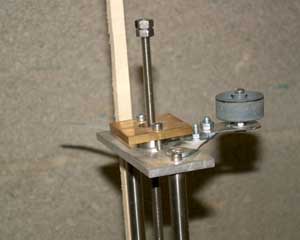

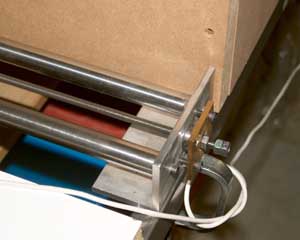

Des restes d'ossement	Fixation de la roulette

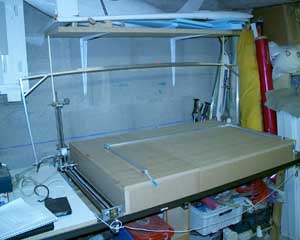

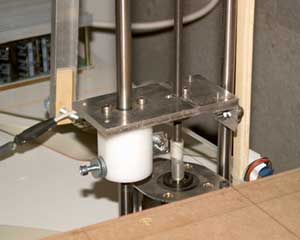

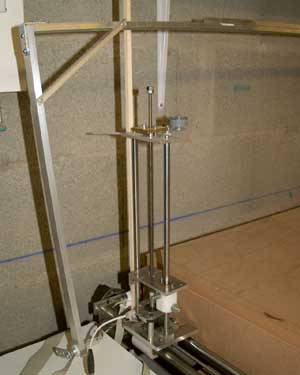

Chariot Y	Axe gauche avec arc

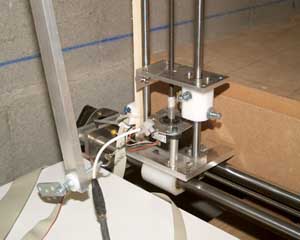

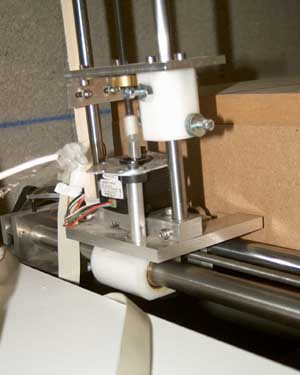

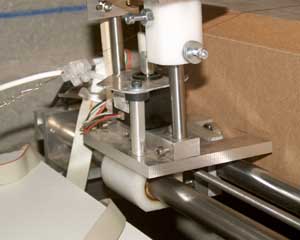

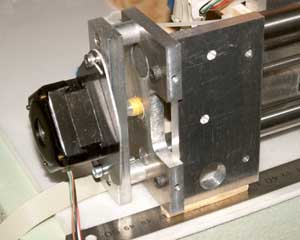

Chariot X	Chariot X et Y

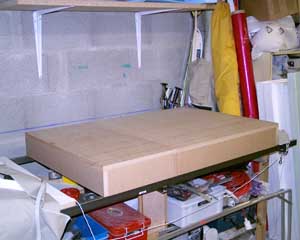

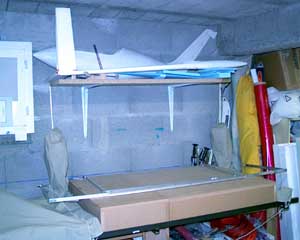

	Après usage (et en haut, mon futur Genesis en 5m, a coté d'un Soarmaster)

Avec la participation de Franck Bugnet
