Caractéristiques :
La table de Jacques est très rigide et précise, bien que plus rustique que certains
des autres montages.
Par contre, la partie électronique est extrêmement performante et permet une gamme très
large de vitesse de déplacement. Cependant, cette solution n'est définitivement pas
celle à favoriser pour le modélisme moyen.
Comme Jacques découpe dans le sous-sol de sa maison, il a également inclus une vue de
sa hôte de ventilation qui permet à son mariage de perdurer.
Caractéristiques :
1) Déplacement max en X (corde) 730 mm
2) Déplacement max en Y (hauteur) 255 mm
3) Vitesse max en X et Y 90 mm/sec
4) Jeux dans l'écrou de l'axe X 1.2 mm (compensé par le logiciel)
5) Jeux dans l'écrou de l'axe Y 1.2 mm (compensé par la gravité)
6) Distance maxi entre les deux chariots (axe Z) 1050 mm
7) Pas de déplacement 1.27 mm/tour (vis anglaise 20 tours au pouce)
8) Opération en mode demi pas (96 pas/tour)
9) Donc déplacement par pas de 13 microns
10) Fil de découpe en acier inoxydable de 0.33 mm de diamètre
11) Alimentation du fil par auto transformateur ajustable (commuter par ordinateur)
12) Logiciel d'opération conception personnel sous Windows 95, 98, NT ou 2000

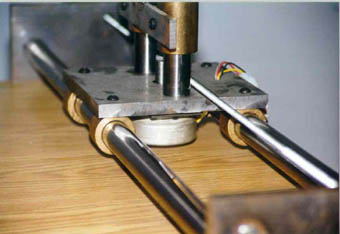

Vue du chariot sur bague bronze
|

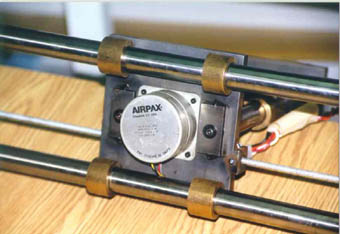

Détail du chariot des X
|
e

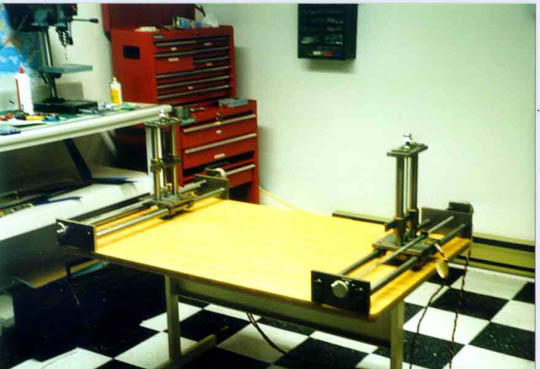

Vue d'ensemble de la table
|

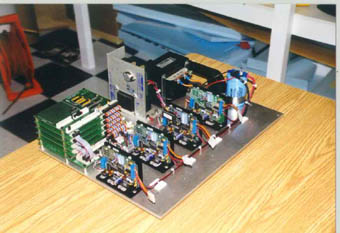

L'électronique prototype spécifique de Jacques
|

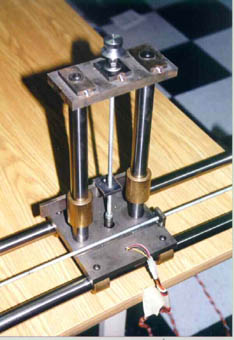

Un détail du chariot des Y
|

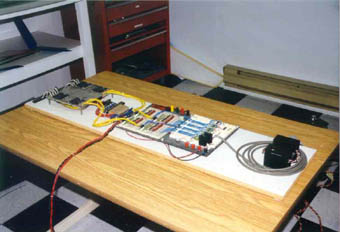

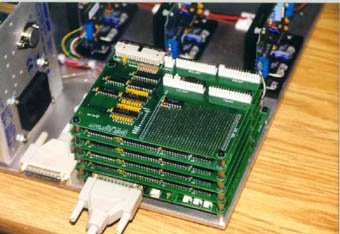

Détail de la carte électronique
|
Autres détails
|

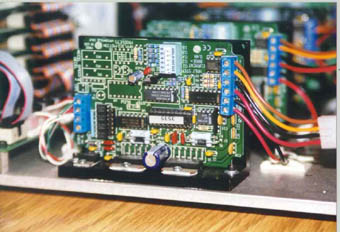

Gros plan du contrôleur pap
|
Attention ! la carte de Jacques est une carte spécifique. Pour vos
débuts, utilisez plutôt la carte GP98 ou BB00. |

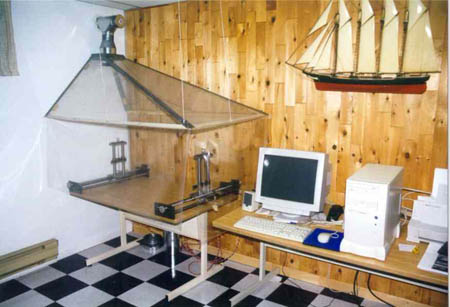

Vue de l'atelier de découpe numérique de Jacques
|
Avec la participation de
Jacques Blain
|
