La table de Jean Bernard Filleau

Caractéristiques :

Le guidage mécanique est réalisé à l'aide de glissières à billes (ce projet est diffèrent de la conception type Didier Lanot), initialement destinées à des tiroirs (montage encastré).

Ces glissières existent dans diverses dimensions pour un coup unitaire de l'ordre de 50F la paire : leur fixation est des plus simples, et un peu d'application dans la réalisation permet, à l'aide de 4 glissières pour le chariot X, et 3 autres pour le chariot Y, d'obtenir un guidage de bonne qualité, sans jeu.

Voilà pour le guidage, le reste est très facile à réaliser, avec un peu de colle blanche et quelques vis.

Les écrous, transformant la rotation de la tige M6 en mouvement rectiligne, sont fixés à l'époxy sur un petit bloc de latté de 22mm. Un tube laiton sert d'entretoise dans le bloc de bois, et permet, par rotation relative d'un écrou par rapport à l'autre, de régler le jeu sur la tige filetée (accessoirement, il sert aussi de réserve de graisse).

L'accouplement de la tige filetée sur le moteur est réalisé par un manchon fileté M6 de 30mm de long, repercé à 6.5mm sur la moitié de sa longueur, collé à l'époxy sur cette tige et sur l'axe du moteur (6.35mm de diamètre).

Pas grand chose d'autre à dire : je pense que les photos parlent d'elles-mêmes.

Vue avant du boîtier SubD9 pour RS232 et 2 SubD15 pour axe X et Y. l petit circuit de gauche (Capa + self) contrôle la puissance de chauffe du fil

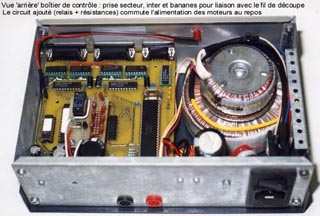

vue arrière boîtier de contrôle : prise secteur, inter et bananes pour la liaison avec le fil de découpe. Le circuit ajouté (Relais + résistances ) commute l'alimentation des moteurs au repos

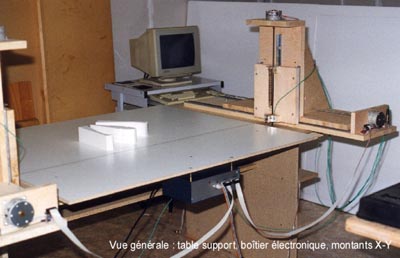

Vue générale : Table support, boîtier électronique, montants X et Y

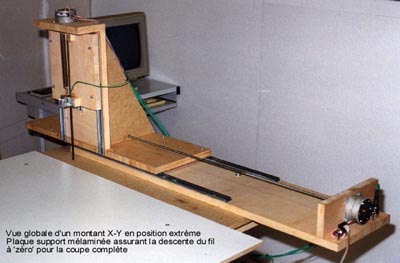

Vue  globale d'un montant X et Y en position extrême Plaque support mélaminée assurant la descente du fil à zéro pour la coupe complète

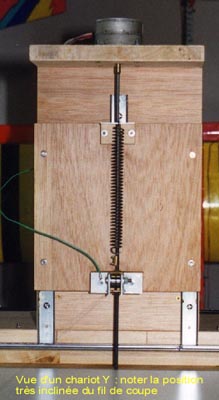

Vue d'un chariot Y : noter la position très incline du fil de coupe

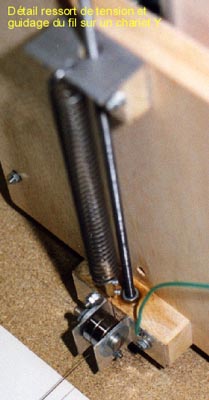

Détail du ressort de tension et de guidage du fil sur un chariot Y

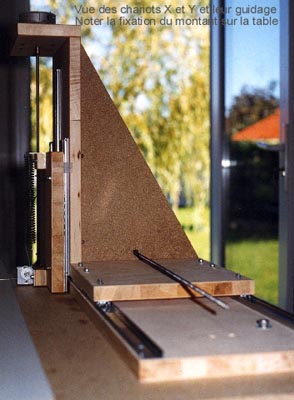

Vue des chariots X et Y et leur guidage : Noter la fixation du montant de la table

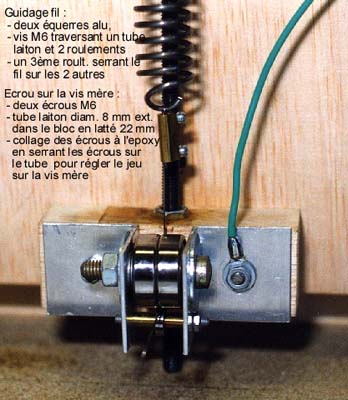

Guidage du fil : Deux équerres alu, vis M6 traversant un tube laiton et 2 roulements , un 3 eme roulement serrant le fil sur les 2 autres:

Écrou sur vis mère : 12 écrous M6, tube de laiton diamètre 8 mm   dans le bloc de latté de 22 mm, collage des écrous a l'époxy en serrant les écrous sur le tube pour régler le jeux sur la vis mère




Avec la participation de Jean Bernard Filleau
