Caractéristiques :
Longueur utile de 1060 à 1250 m/m
X = 600
Y = 400
Construite sur un châssis métallique de récup en cornières acier soudé
Plateau latté de 19, Pieds réglables pour mise à niveau . Chariot X sur une tige de
vérin ( O.R.) et tube de 20 m/m.
4 rlx sur une cornière alu de 30x30 mis à l'envers sous un morceau de médium de 19 + 2
rlx sur une petite cornière du coté tube carré. = guidage parfait et sans effort.
Pour les Y tiges de 6 et carré de 8 ( récup imprimantes ) montées à force
dans 2 bouts de médium chariot en alu U, céleron percé à 6 pour le guidage et écrou
bronze (collage
cyano pour les 2) support du fil taillé dans une chute de circuit.
fil 4/10 acier ( un peu gros, mais ne casse pas chauffe à fond) Moteurs 55 dans l'attente
de changer pour des Conrad.
Le tout démontable en moins de 15 mn et rentre dans le coffre de mon véhicule
Interface BB2000 avec affichage de la chauffe (grâce à l'aide de Sébastien)

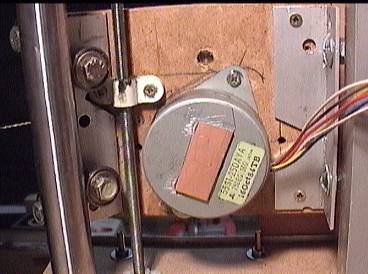

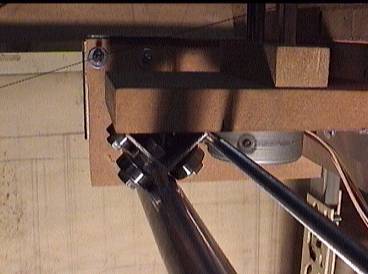

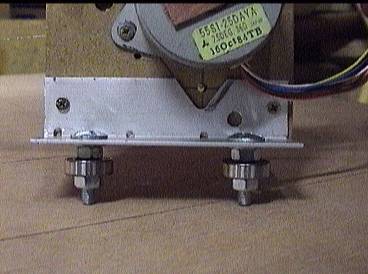

X vue de dessous avec le 55 des Y |
X vue de dessous tige de vérins |
X |
X vue de coté |

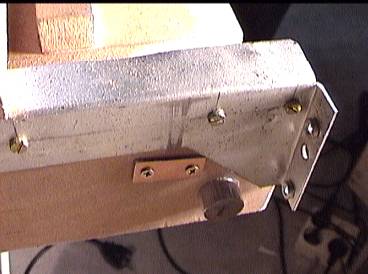

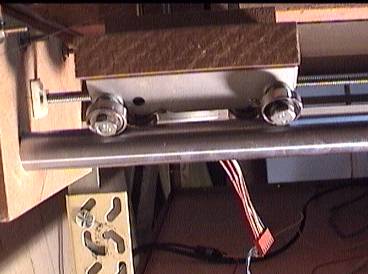

support des X = tige de vérins et tube carré de 20 |

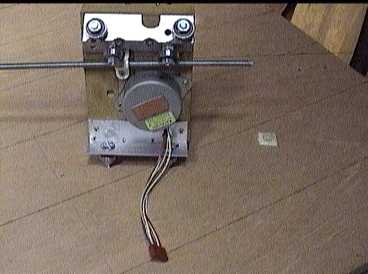

X vue de dessous démonté |
X vue dessous |

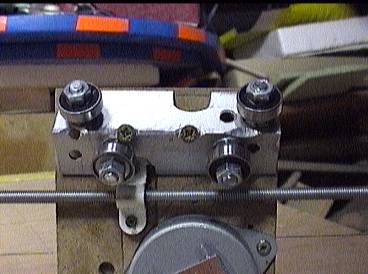

les 4 rlx qui vont sur la tige de vérin |
encore X
|

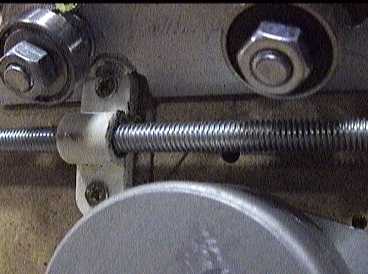

X entraînement par support d'aile fileté à 6 |

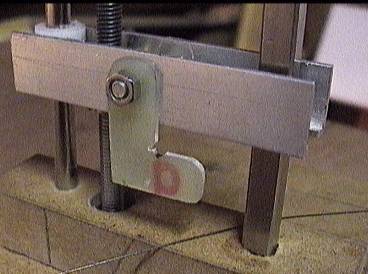

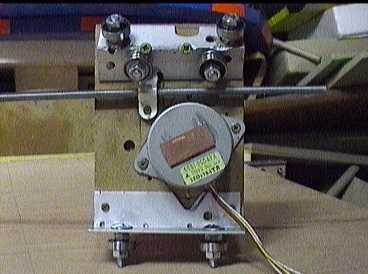

Y vue du support fil chaud |
Y |

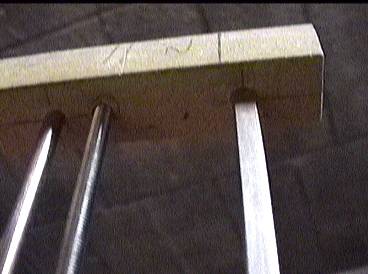

Y les tiges vues du dessous |
Y vue du dessus |

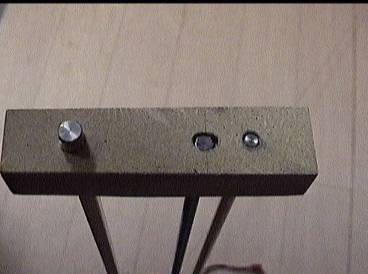

support médium coté opposé au 55 |

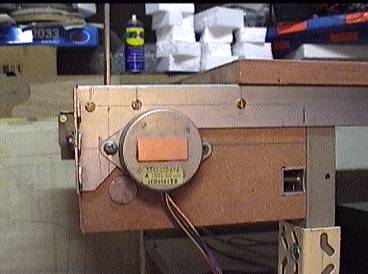

support X coté 55 |
inquiet, est-ce que ca va marcher |
idem |

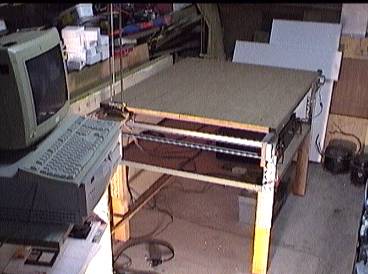

l'ensemble de la table |

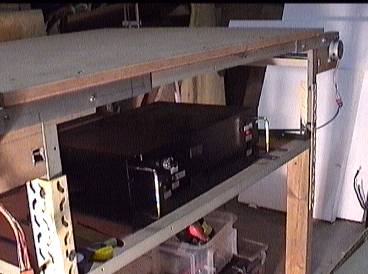

l'interface dans un coffret de luxe |
Avec la participation de Jean Claude
Requet
|
