Caractéristiques :
Dimension utiles 47cm pour les X et 20 cm pour les Y , largeur max 105 cm
- Axe des X : rail a 3 chemins de billes , tige filetée 6mm fixée a une extrémité
sur un roulement , pap 48 pas / tour. Accouplement moteur <-> tige en Durit .
Le tout fixé sur un support en Aluminium.
- Axe des Y : axe en acier diamètre 8 mm , double guide a billes , tige filetée 6mm ,
pap 48 pas / tour . Accouplement moteur <-> tige en Durit . Un roulement pour
reprendre
le poids de l'ensemble.
-

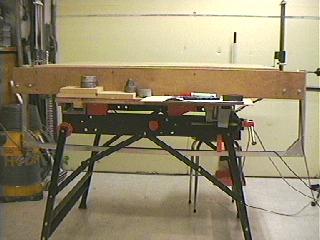

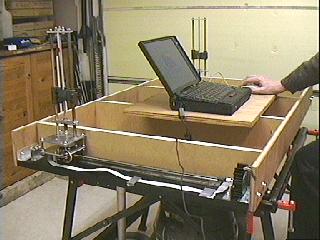

La table en construction (janvier 1999) le plateau n'est pas encore
placé ; premier tests sans fil de découpe. La structure principale est en bois.
Dimension utile: 47cm pour les X et 20 cm pour les Y , largeur max. 105 cm le plateau n'est pas encore
placé ; premier tests sans fil de découpe. La structure principale est en bois.
Dimension utile: 47cm pour les X et 20 cm pour les Y , largeur max. 105 cm
|

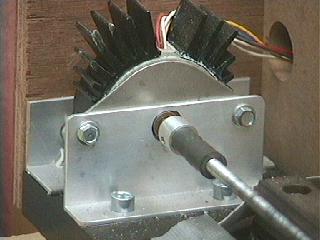

Moteur de l'axe X gauche
La tige filetée est attachée au

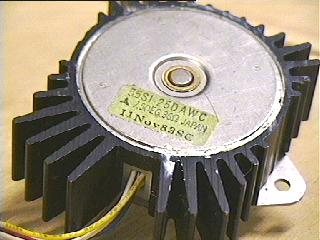

moteur par une durite Moteur pas à pas 48 pas/tour 12v type 55-SI
|
Les moteur pas à pas . Tous identiques , pour les axes Y le radiateur est
retiré.
|

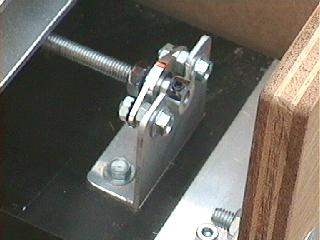

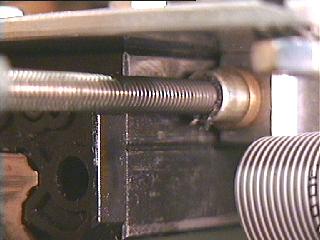

L'autre extrémité de la tige filetée.
roulement bloqué entre un écrou et une bague.
tige filetée diamètre 6mm au pas de 1mm.
( noter le repère sur l'écrou; c'est très utile pour dépister les pertes de pas )
|

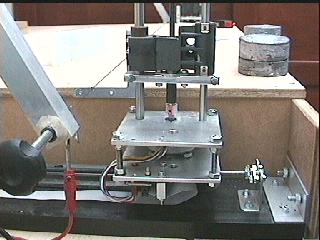

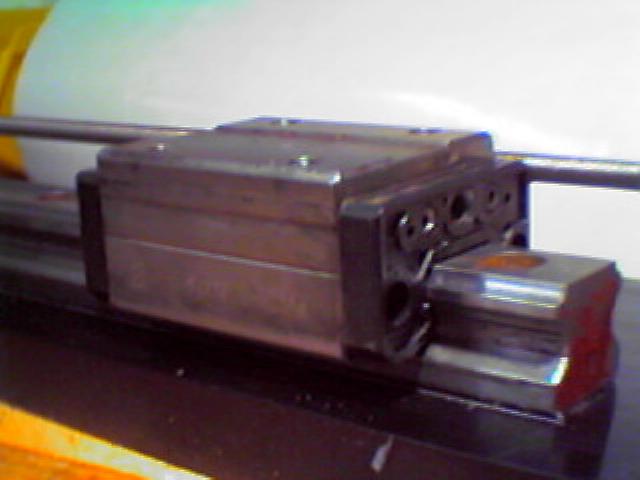

Vue du chariot gauche
|
Le rail X est un rail INA de récupération ( provenance de machine outil
).je pense que c'est le rail 'idéal" si l'on peut le trouver en récup car neuf son
prix est prohibitif.
|
L'écrou des axes X
|

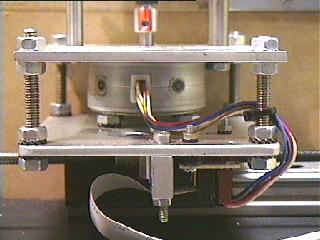

Le moteur des axes Y
Noter le repère ( rouge ) sur l'axe du moteur ( contrôle du retour à la
position de départ)
|

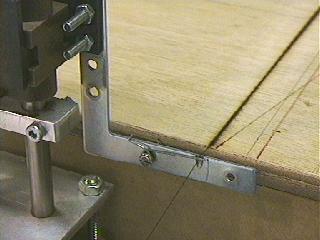

Support du fil
|
L'arc de découpe Le fil fait 0,3mm 1,30m de long
Pour fixer un ordre de grandeur de la chauffe:
découpe d'extrudé à 2mm/seconde , courant dans le fil 1.6A 26V soit 32 W / m de fil
|

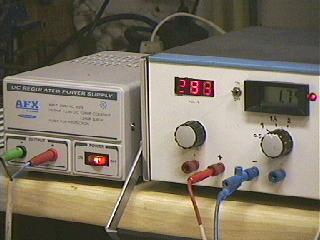

Les alimentations
A gauche alim de la carte d'interface ( tension fixe 13.8v ) A droite alim du fil
à courant contant de 0 à 5A tension max. de 38V
|

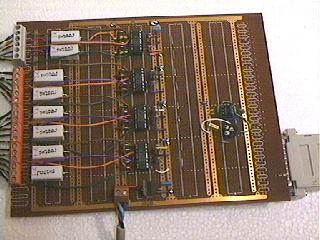

La carte d'interface
Réalisée d'après le schéma GP98 sur une carte d'expérimentation
A droite le timer à 555; au milieu les 4 ci UCN5804
|
pour plus d'informations visitez la home page de Jean François .
Avec la participation de
Jean François Delhove
|
