Caractéristiques :
- la table utilise l'interface GP98 avec timer sur Ne555
- Dimension utile: X=850mm, Y=300mm, Z= variable entre 500mm et 1450mm. avec des rallonges
du table en aggloméré (type table de cuisine)
- Axes des X en stub de 16mm pour le guidage par douilles et 12mm pour la fourchette
- Axes des Y en stub 12 mm. pour le guidage par douilles et pour la fourchette
- Tige filetés de 6mm. au pas de 1mm/tour
- Couplement pap-tige par durite
- Support moteur X par équerre en Alu 100mmx100mm
- Chariot X en plaque Alu 10mm. d'épaisseur
- Fourchettes en matériel de recup similaire au delrin
- Support de tige (X et Y) a l'opposée du pap fait avec un roulement a bille
- Support de table avec du médium de 22mm
Vue d'ensemble de la table |

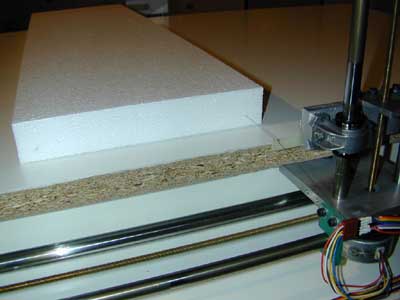

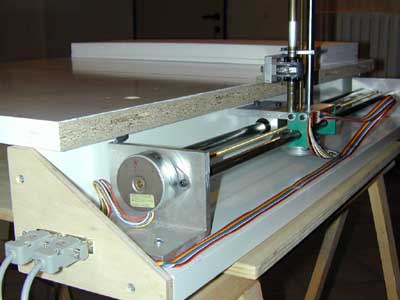

Axe X |

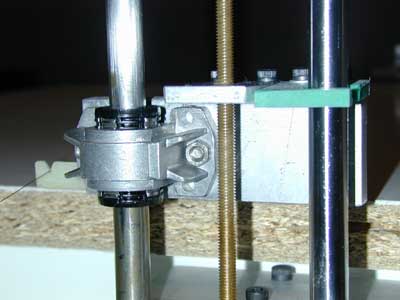

Détail du chariot Y |

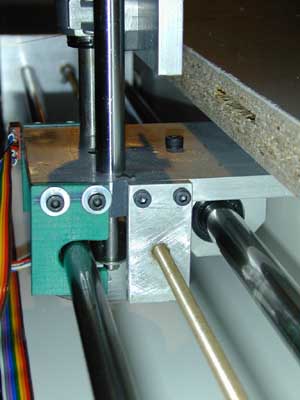

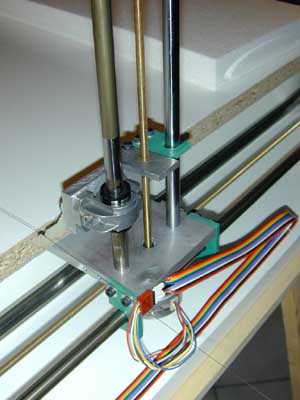

Chariot X avec douille a bille et fourchette |

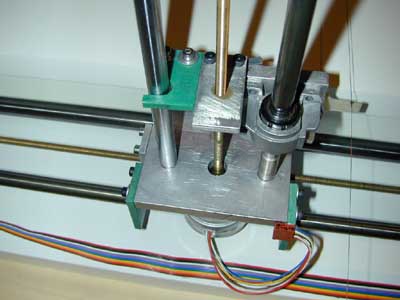

Chariot X et Y - vue d'ensemble |
Chariot X vue du cote extérieur |

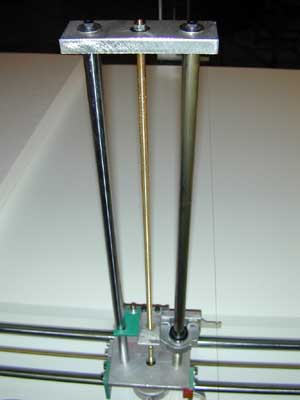

AxeY |
Chariot X et Y - vue du cote extérieur |

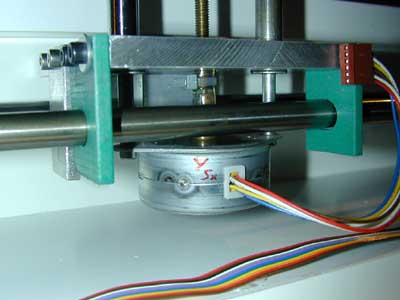

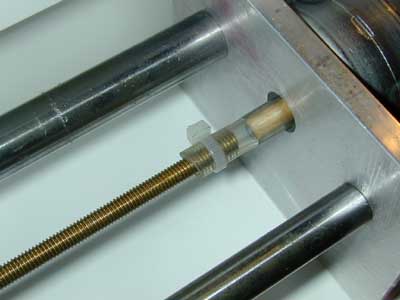

Détail de connexion entre moteur pap et tige (axe X) |

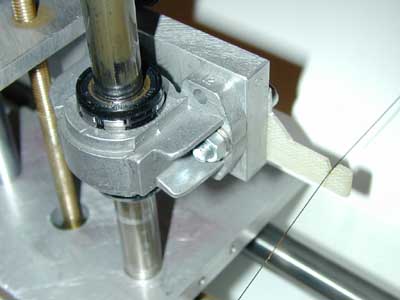

Chariot Y détail de la douille a bille et du fil de découpe |

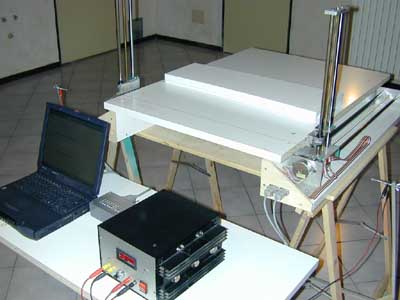

La machine au travail |
|
Avec la participation de Massimo Cerrato
|
|
