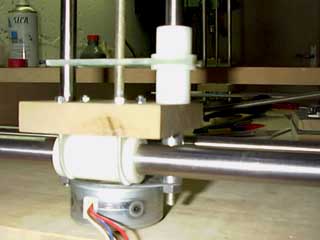

Un détail de l'axe des Y en attente d'accouplement entre le moteur et la tige fileté. le moteur est monté directement dans l'axe de barre au moyen d'entretoise en aluminium.

Axe de stub de 16 mm avec pallier en Delron fixé avec de la tige filetés de 3 mm

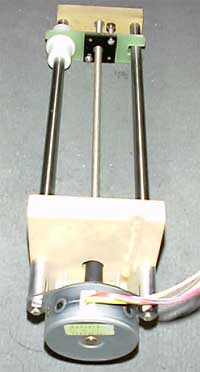

Axe des Y au complet, pallier en delron sur axe en stub de 10 mm avec système à fourchette

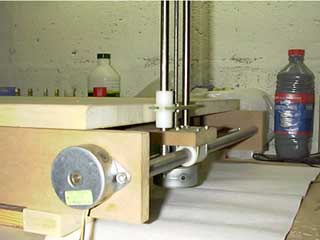

Ici on voit bien l'axe X et Y avec les paliers en Medium. ce bois est relativement dur, permet certain perçage et usinage de qualité. les moteurs sont montés directement avec les axes en stub qui sont percés et taraudés a 6 mm.

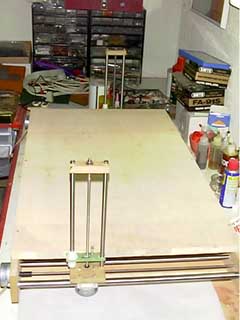

Une vue complète de la table avec son plateau en latté de 22 mm assurant rigidité et emplacement propre pour la pose du polystyrène.

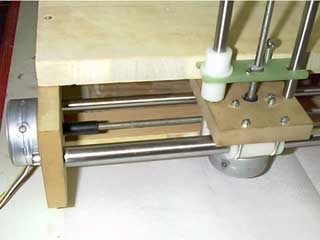

On voit bien l'accouplement moteur tige filéte en durit de 6 mm. ce système permet un accouplement sans jeux et facile a mettre en œuvre.
