La table de Philippe Boesch

Merci messieurs les concepteurs et merci messieurs les modélistes pour avoir mis à disposition vos
réalisations dont je me suis largement inspiré pour réalisé ma table de découpe.

Coût de réalisation mécanique : 300 Frs ,règle de maçon , tube de 20mm , glissière de tiroir ,
tube carré de 10mm pour l'arc . Les moteurs sont de récupération dans des vieux lecteurs de
disquette 5'1/4 , 12 volts 12 watts 200 pas .Tout le reste et de provenance diverse , pièce de
fixation de meuble de cuisine , plaque d'alu de récup , etc... L'interface et une MM2001 ,
la chauffe auto n'a fonctionné que lorsque j'ai paramétré l'interface // en mode ecp+epp dans
le bios du PC (166 mmx).

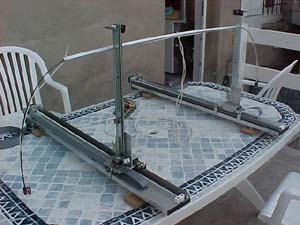

Vue générale des éléments de découpe , l'arc est
normalement suspendue au plafond par des poulies
et un contrepoids

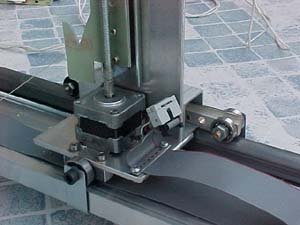

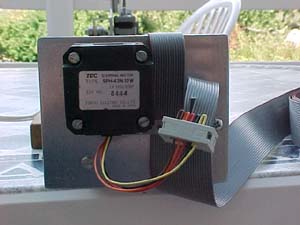

Vue sur le moteur en X , récupération sur lecteur 5'1/4 ,
l'utilisation de connecteurs encartables simplifie le câblage,
chaque fil des moteurs est connecté sur deux fils de la
 nappe

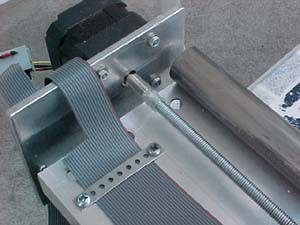

Détail de fixation moteur des X et du câble en nappe ,
accouplement moteur /tige filetée de 6mm par un
morceau de durit.

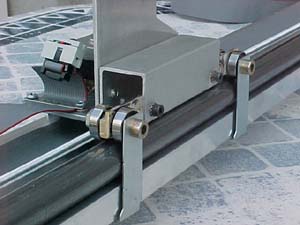

Vue générale du chariot X et du moteur Y , le guidage
en Y et réalisé par une glissière de tiroir , le fil de coupe
repose sur un V en époxy.

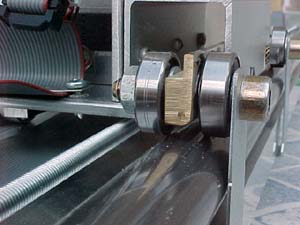

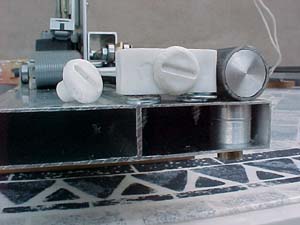

Détail du chariot des X , l' image parle d'elle même , les roulements sont ceux que j'ai changé sur les paliers
avant de moteur type 40/45 depuis moult années , le rail et un tube en acier doux  et malgré les apparences ,
le guidage et la douceur de fonctionnement sont top. Les pattes anti basculement ne touchent pas le châssis en
fonctionnement normal .


L'écrou d'entraînement est un morceau de nylon percé
et taraudé au diamètre de la vis de 6.

Le châssis et une règle en alu de deux mètres coupée en
deux , la fixation du rail est assuré par une vis btr de 6
le traversant via une entretoise et venant se visser dans
un manchon en alu taraudé inséré dans le bout du tube

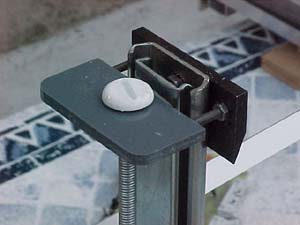

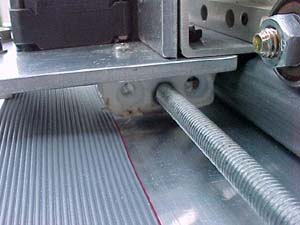

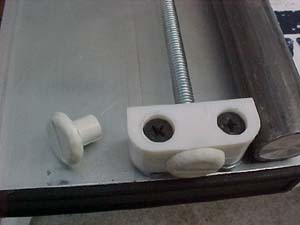

Détail des paliers de la tige filetée en X et en Y, accastillage de cuisine au bricotruc du coin, le réglage se fait
par des rondelles pour les X , et pour les Y on visse +ou- dans le support en pvc gris.

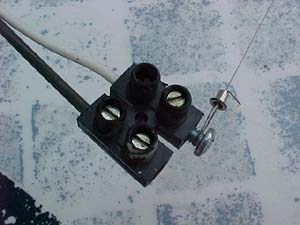

Détail de la fixation et de la connexion du fil de coupe.
L'arc est réalisé avec un tube en alu de section carré de
10mm et de deux morceaux de 50 cm de CAP de 4mm
cintrée

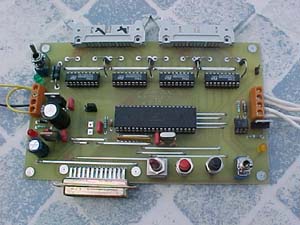

L'interface mm2001qui a fonctionnée du 1er coup .
Merci messieurs les concepteurs et chapeaux bas !
