Elle a été réalisée avec l'aide d'un mécanicien professionnel
(Jean-Claude Bouchaud) et s'éloigne donc de la philosophie du groupe. Mais il
ne faut pas décourager les bonnes volontés...
Le principe est celui des deux barres de guidage en stub de 16 et de 10. Ca
fonctionne mais nécessite une réalisation extrêmement soignée et un
alignement réglable. Des douilles à billes sont montées sur l'axe de 16. Les
tiges filetées sont des 10 au pas de 100 (rayon lustrerie des grandes
surfaces de bricolage).
Quelques pièces tournées en bronze pour les paliers et les entraînements
(principe de la fourchette.
Les supports sont des règles de maçonnerie.
Les moteurs sont des MP70 alimentés en 25 V. Ca donne du couple (pas énormément)
et ça chauffe pas mal : après une découpe de 30 mn, il vaut mieux attendre
que ça refroidisse...
Roland Poidevin
P.S. C'est la machine du club MACE, je
vous invite à aller voir le site :

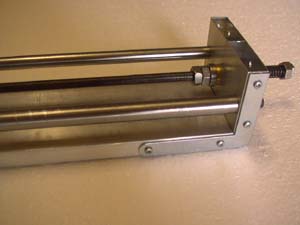

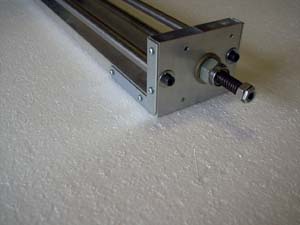

Palier de l'axe des X, ressort de rattrapage de jeux
+roulements, palier bronze |
 |

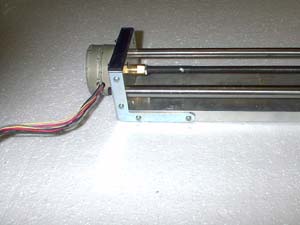

l'autre extrémité de l'axe des X : moteur MP70,
douille bronze avec fourchette pour l'entraînement, tige filetée de 10
au pas de 100 |

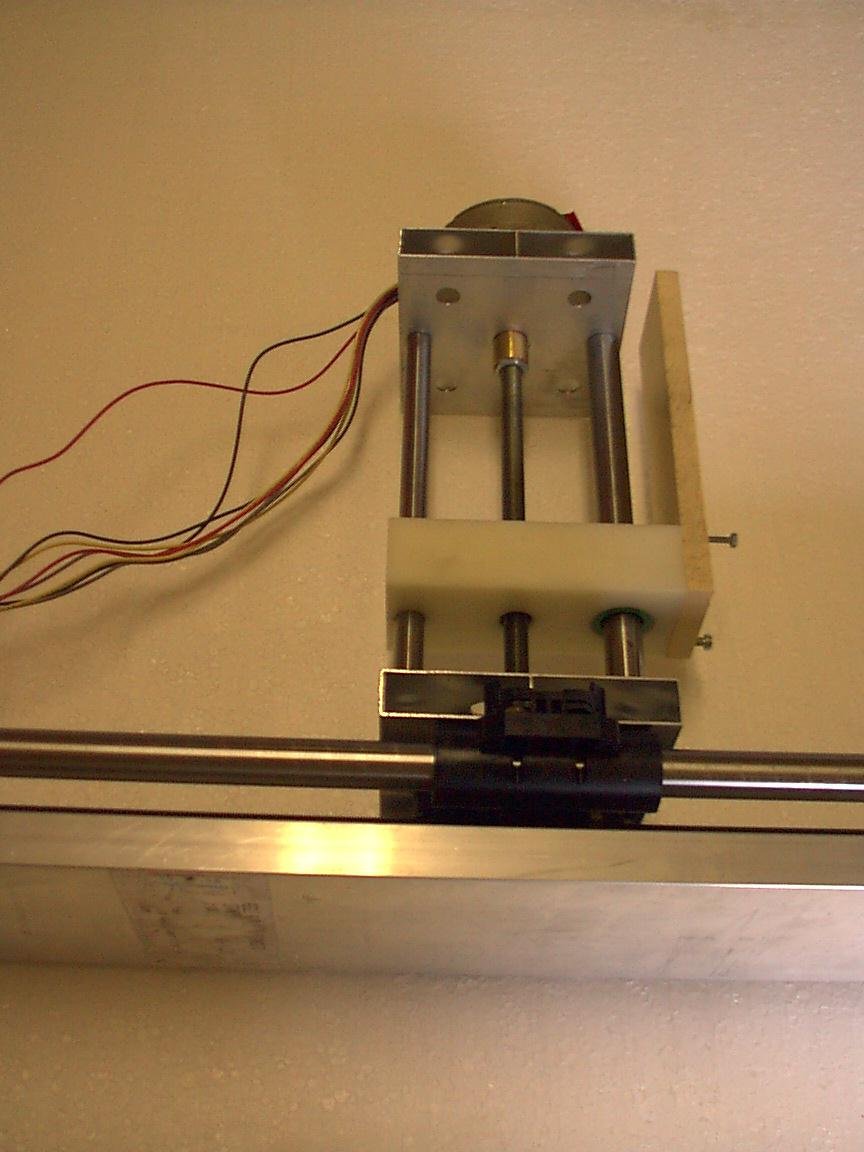

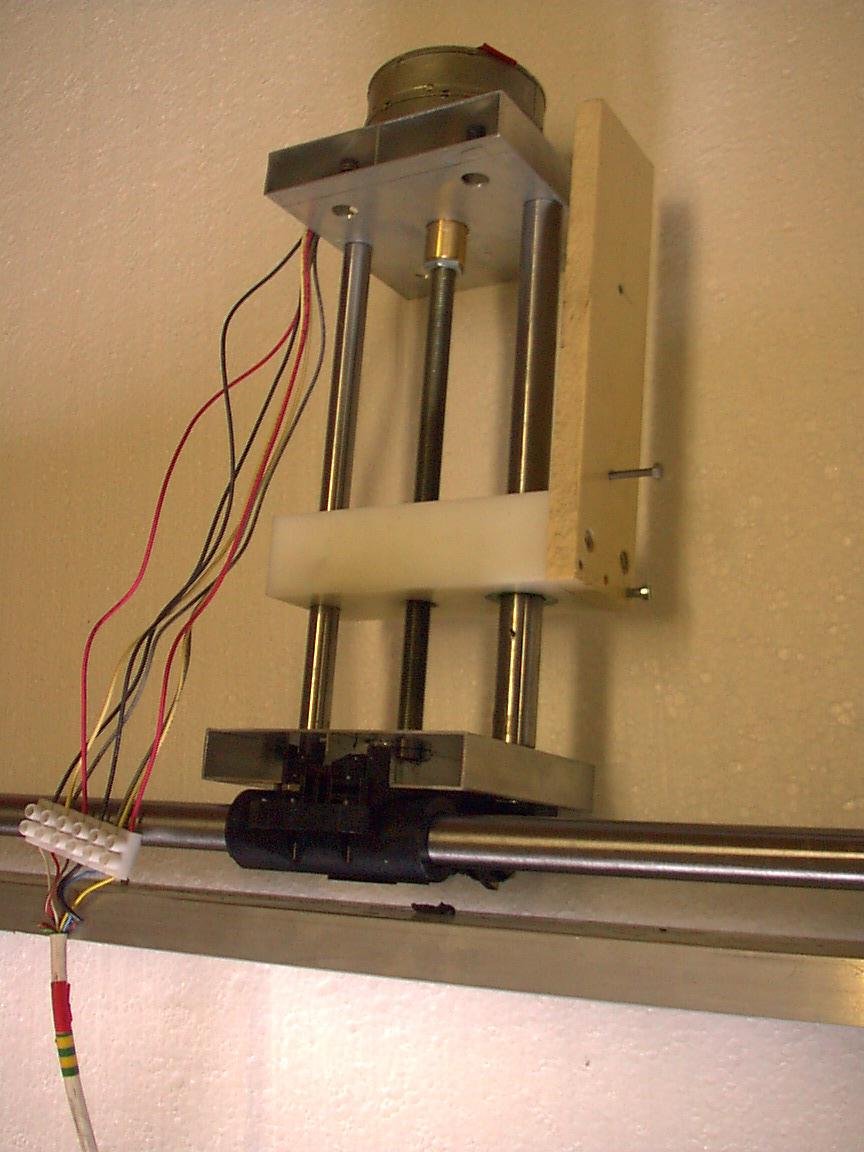

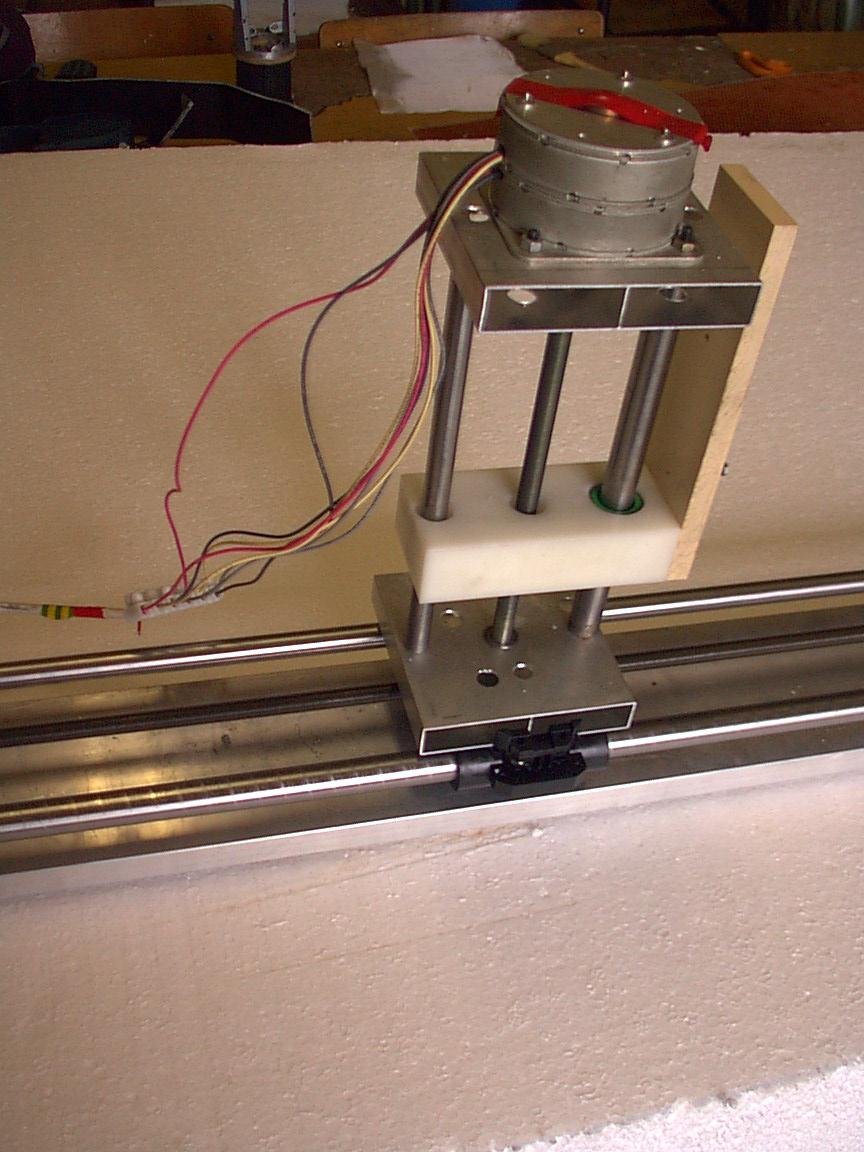

Chariot des Y ou plutôt des Z ! Douille à bille et
chariot
d'imprimante de récupération |
 |
 |
Avec la participation de Roland
Poidevin
|
