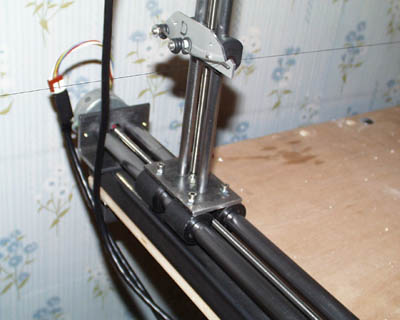

Vu du chariot XY amovible (chariot gauche par convention). La table possède plusieurs positions de fixation de ce chariot de façon à profiter de la meilleur précision possible de découpe quelque soit les dimensions de l'aile ' ou autre ...) à découper.

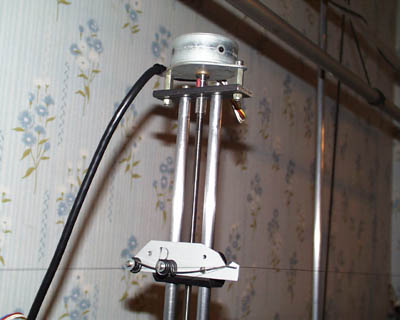

Le chariot XY droit , fixé sur la table. Les câbles d'alims. des moteurs ne sont pas encore fixés définitivement. On aperçois des grains de polystyrènes sur la table, c'est bon signe !

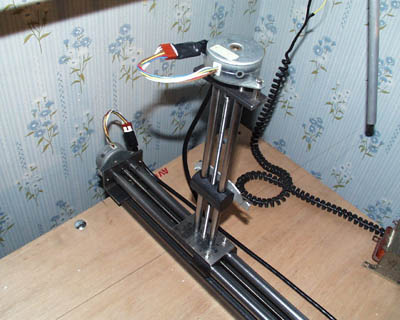

"Vue plongeante " sur le chariot XY gauche. On distingue l'arc, réalisé en tube de dural et en pièce de Nylon tourné. L'alimentation du fil est provisoire et se réduit pour l'instant à un transfo 18 volts , mais j'avais hâte de faire des essais..

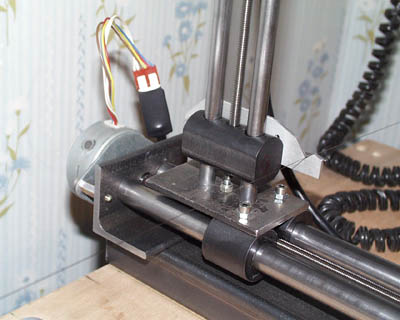

Chariot Y droit, on voit la fixations du moteur pas a pas Y

Chariot Y gauche. oui , bon, je sais pas quoi dire...

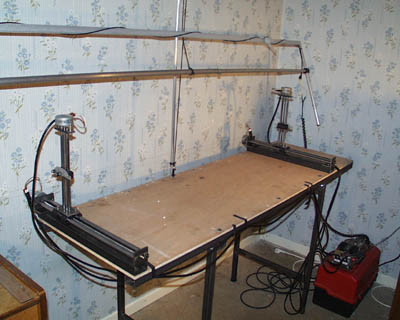

La table dans son ensemble. On distingue l' espèce de potence qui permet d'annuler une fraction du poids de l'arc de découpe. La table est volontairement réalisée en contre plaqué de faible épaisseur. C'est l'armature en tube d'acier qui contraint le plan en bois à être plan et non vrillée. En bas à droite c'est l'électronique , posée sur une caisse...
