Caractéristiques :
1. La partie mécanique
Il me reste encore à réaliser un châssis, sinon la mécanique
est terminée

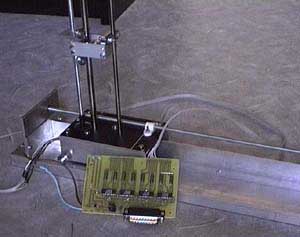

Vue sur le chariot supportant l'axe Y
et sur la carte GP98
|

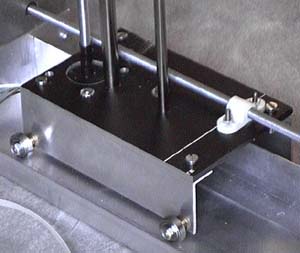

Chariot X guidé par 6 roulements à billes de lecteurs de disquettes 5"1/4.
Le chariot roule sur une règle de maçon et est guidé par une équerre alu.
|
Liaison vis/chariot X par une fixation d'aile en plastique : fonctionnement très doux et
jeu minimum.
Pour l'usure, étant donné les vitesses de fonctionnement elle est négligeable
|

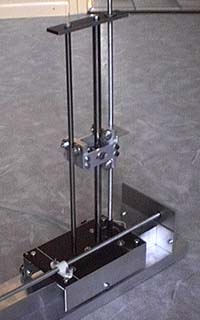

Reste à changer la liaison vis/moteur. Chariot Y monté sur 7 roulements à billes de
lecteurs de disquettes 5"1/4. Axe rectifié d'imprimante matricielle.
|

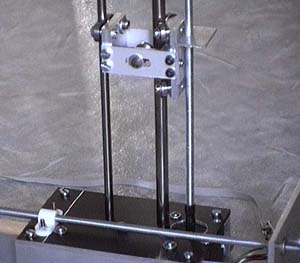

Vue de près du chariot Y. 5 roulements montés à 120° + 2 roulements pour
l'anti-rotation (dont un réglable)
|
Moteurs unipolaire 5 fils, 200 pas par tour sur roulements, couplé à la vis par un joint
de Oldham (radiospares). Le moteur vient d'un lecteur de disquette 5"1/4
|
2. La partie électronique
Interface GP 98 + carte d'extension BB2000 pour la chauffe et le
timer à quartz. Alimentation 12 v perso. à base d'un 2N3055. Pas encore de photos pour
le moment.
3. La partie logicielle
J'utilise le logiciel CNC
Avec la participation de Sébastien
Jacquemard
|
