Transall
Caractéristiques :

Echelle

1/22

Envergure

 1.80 m

Masse

 1400 gr (avec 1700 mAh)

Profil

 Clark Y

Equipement :

Motorisation

speed 400 Multiplex + réducteur 2.5 :1 (ensemble de propulsion multi moteur multiplex sans le variateur)

Hélice

Günther 17,5*16 cm

Accus

7 éléments Cd Sanyo 1700 mAh

Variateur

30 Amp

Servos

4 servos  type 10gr

Récepteur

Graupner

 Matériaux :

Polystyrène

20Kg/m2

Colle

 PU

Peinture

 Glycero Intermarché

Construction

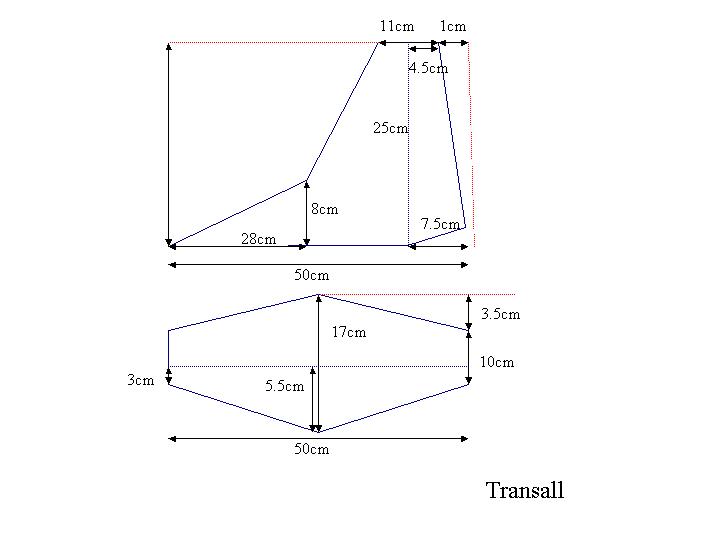

 Stab et Dérive en Depron,

 Fuselage évidé,

 Entoilage Papier Craft + colle papiers peints

 Longeron en Pin 10*10 dans l’aile.

 Fichier  CNCnet:

Transall_Aile.cnc
Transall_Cabine_Coté.cnc
Transall_Cabine_Dessus.cnc
Transall_fuselage.cnc



 Notes :

- L’avant du fuselage est tiré du modèle « airliner » (Merci a son concepteur) et ne ressemble pas vraiment au Transall. Le nombre de point est aussi insuffisant et un ponçage est nécessaire.

Vidéos :

Vidéo 1 -(1,1 Mo)
Vidéo 2 - (1,2 Mo)









Dossier réalisé par Didier Jaillant
