Cootie

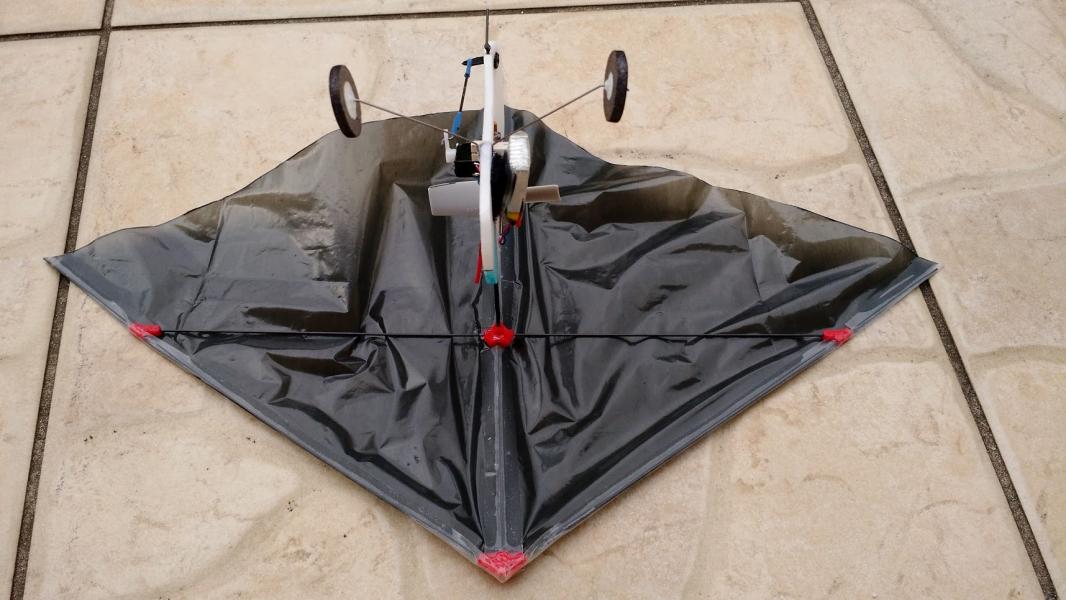

Voici le Cootie qui est un "avion" de taille micro à base d'une aile Rogallo (type cerf-vollant).
Il utilise seulement 2 canaux: les gazs pour gérer la montée/descente et la dérive pour tourner.
Il pèse 16g en tout incluant la batterie Lipo.
Le vol est facile et lent. Parfait pour la détente :-)

Description du matériel:

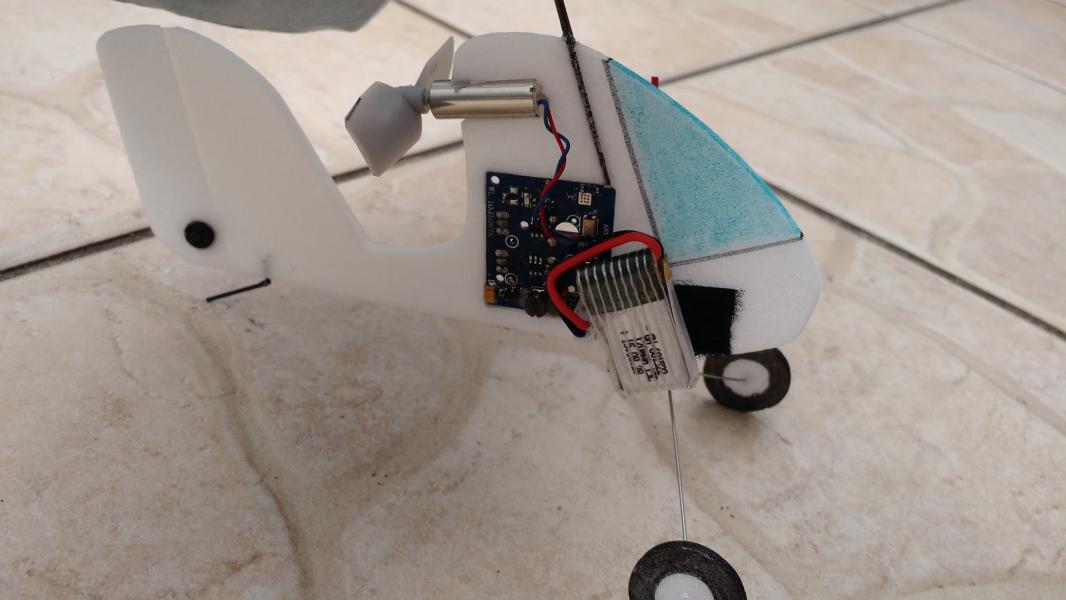

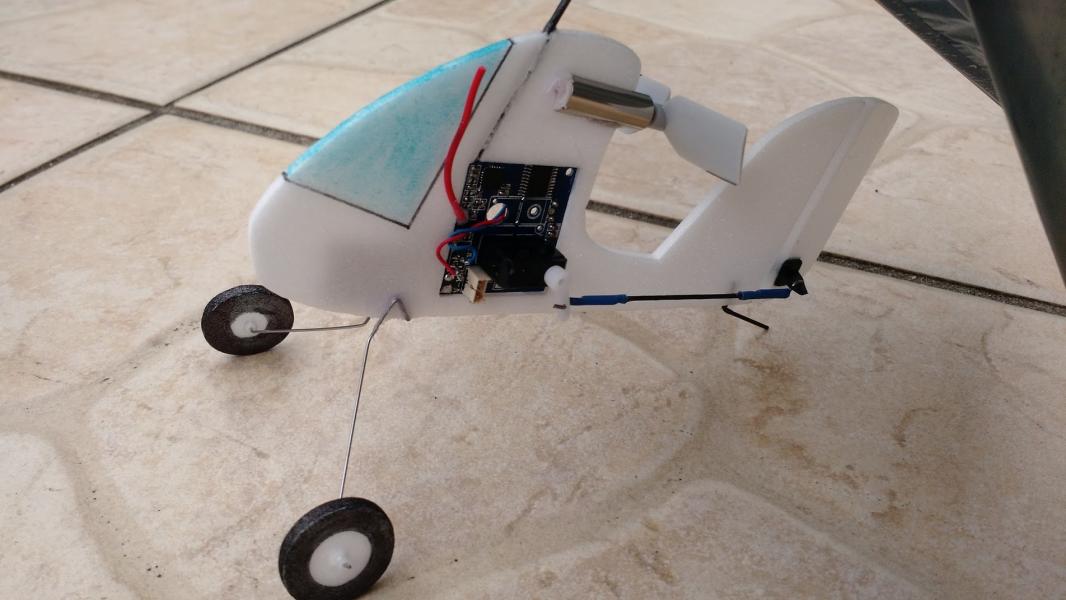

- Platine F929/939 = RX flysky, 2 servos, 1 esc, 1 servo optionnel
- Moteur: coreless diamètre 7mm, longueur 20mm, arbre 1mm
- Hélice: DD2510 or DD3020 recouper
- Accu: 120mAh Lipo pour un vol d'environ 15 minutes
- Dépron 3mm pour le corps
- Jonc carbone 1mm pour la structure de l'aile
- Jonc carbone 1.5mm pour le mat

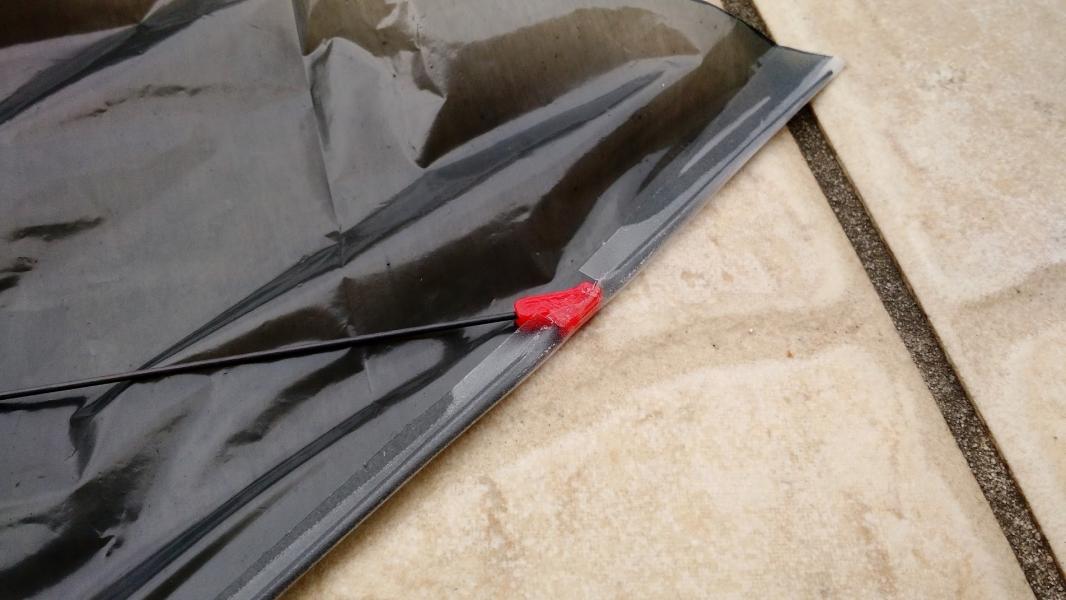

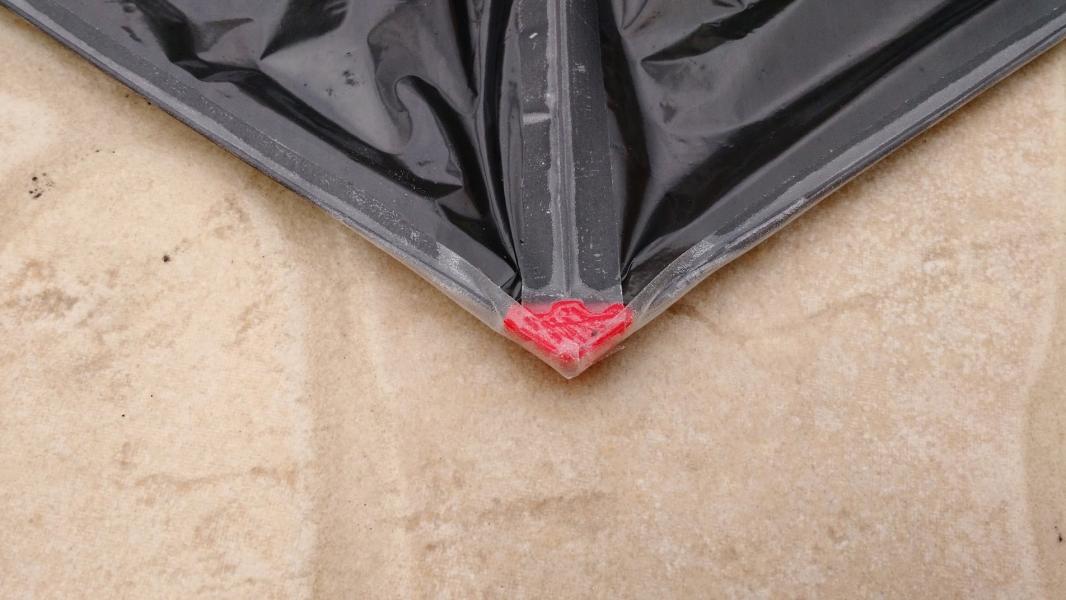

- Pièces imprimées 3D pour maintenir la structure de l'aile
- Voile: sac poubelle fin

Je fourni le fichier SketchUp qui contient tous les éléments du Cootie pour les découpes, déco, impressions,...

Le fichier "Cootie_print" sert d'aide à la disposition des éléments, emplacement de la charnière de dérive et la déco.
Les fichiers PDF "Cootie_print_2" sont à utiliser pour la découpe de la voile et le montage de la structure.

Le fichier STL permet l'impression des pièces 3D qui forment la structure avec les bons angles. Les jonc carbones sont enfichés sans collage. Si vous n'avez pas accès à une imprimante 3D, vous pouvez facilement les remplacer par des cales en bois (balsa par exemple) taillé avec les bons angles puis collées (voir PDF).

Si vous avez des questions rendez-vous sur le forum de CNCFAB: http://cncfab.forumactif.org/t81-realisation-du-cootie

A+ Pascal
Référent section Aéromodélisme du Club Modélisme d'Argenteuil
