PRIMA Svenson

**********************
Le dossier de fichiers (très très complet : notice de montage, tous les fichiers, dossier photos...) ne peut pas être mis en téléchargement directement sur ce site car il est trop volumineux. Je vous invite donc à télécharger les différents éléments en recopiant ce lien dans votre navigateur : https://drive.google.com/drive/folders/1o3RnqU_r1OJkSscGCSDmyIE5g73gwAgK?usp=sharing
Vous l'avez aussi là, sous forme d'un fichier .zip qui englobe tout : https://mega.nz/file/AV9n3Rhb#FNstx1i3vBWgQ6rfyR75wzXyhGPOW3JQXV6SACk9nbo
**********************

Avion de début en version terrestre et hydravion avec des ailes montées avec ou sans dièdre.

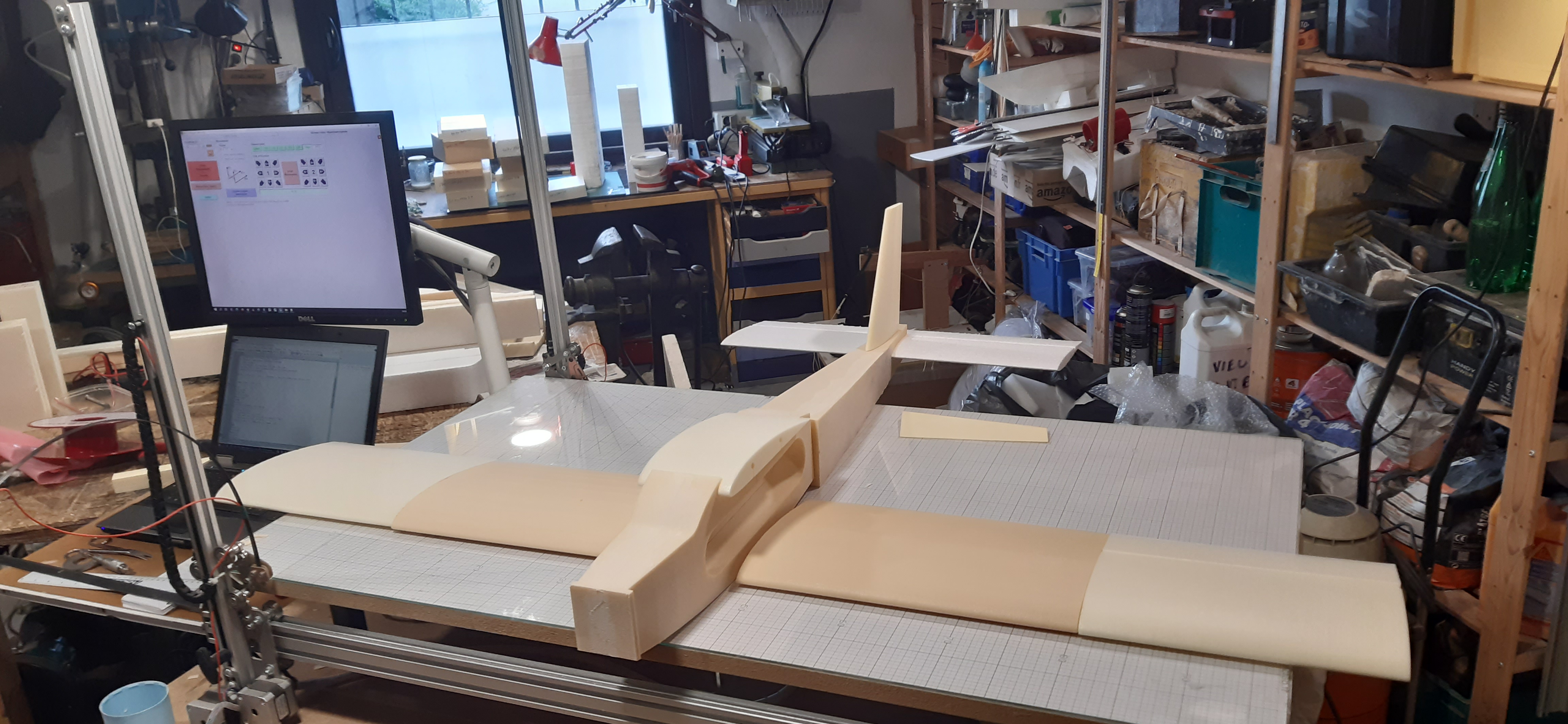

Il a été redessiné sous Sketchup afin d’être découpé au fil chaux en utilisant les outils de Renaud Iltis
Le logiciel Filchaudnx https://cncfab.renaudiltis.com/filchaudnx
La CNC fil chaud MC4X https://cncfab.renaudiltis.com/mc4x
Il existe plusieurs versions avec des ailes différentes :
Aile haute avec 12° de dièdre mais monté en 3 axes. Les ailerons sont efficaces malgré le dièdre important.
Aile sans dièdre. Pour monter cette aile il faut aussi changer le tronçon central générateur du dièdre.

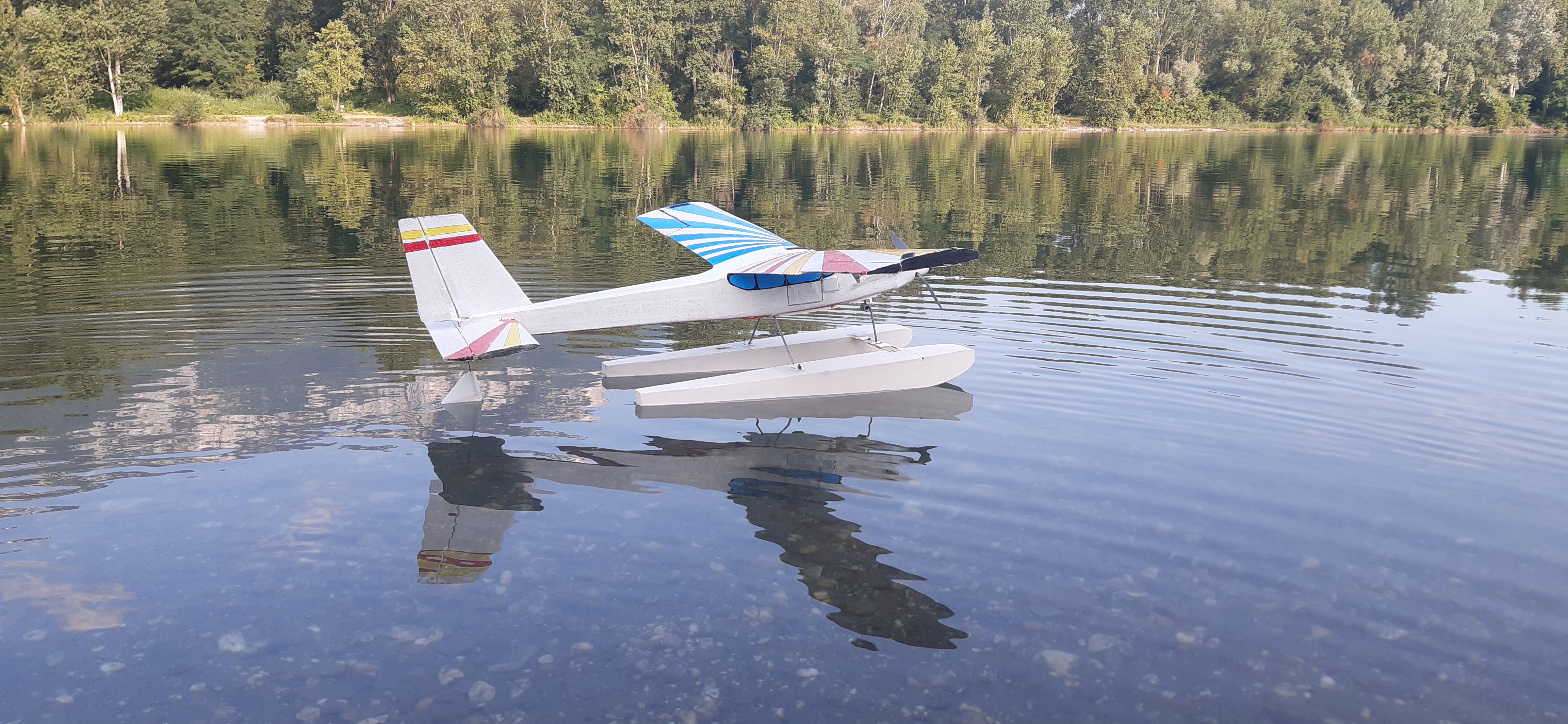

En version terrestre ou en version hydravion

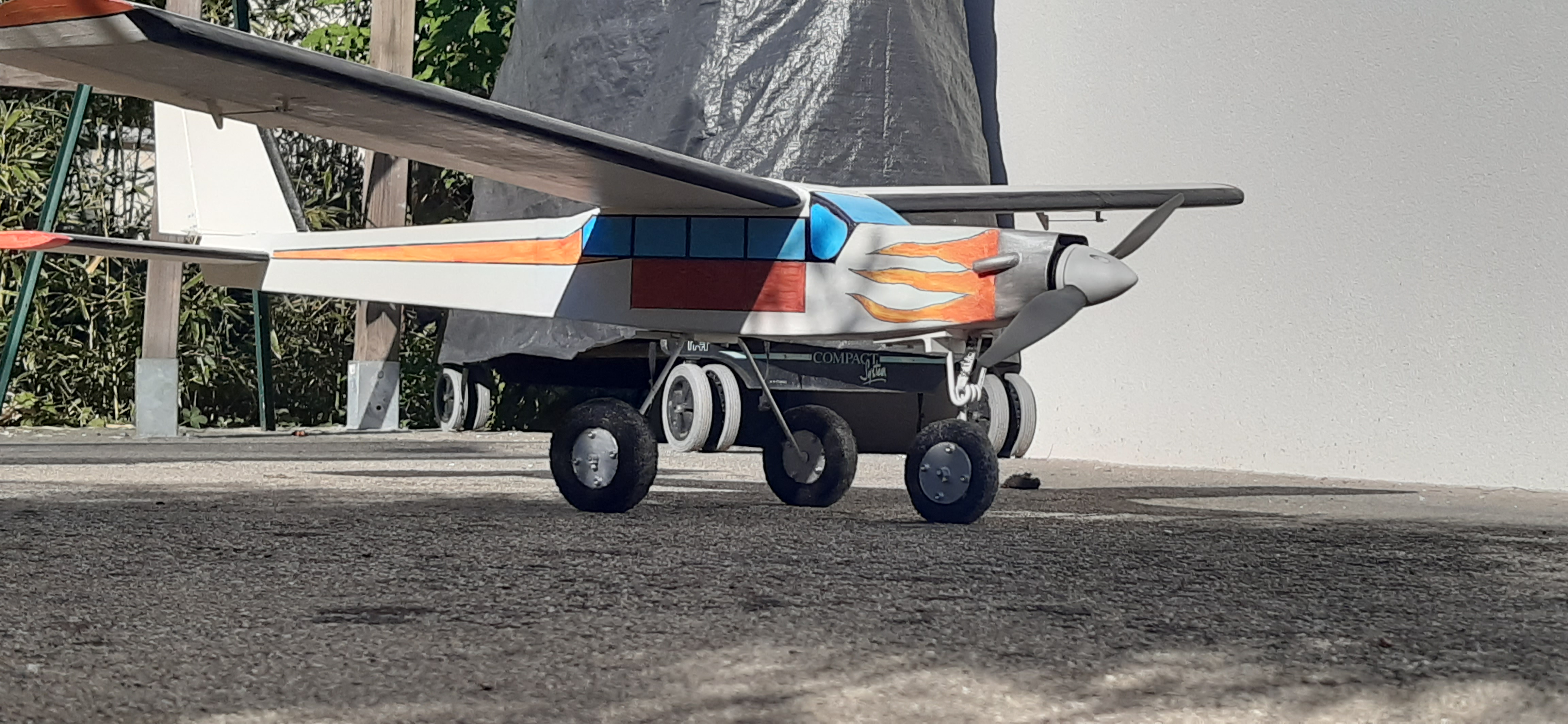

La version terrestre est réalisée avec un train tricycle sans direction de la roue avant afin de pouvoir mettre un système plus souple pour les atterrissages plus dur quand on débute.
J'ai utilisé pour les ailes un Profil ClarkY et un profil biconvexe sb96_105_3 pour la dérive et le stab
Les ZIP contient l'ensemble des fichier et le pdf explicatif ainsi que des photos.
Bonne Construction.
