Velociraptor style

Un chouette puzzle 3d d'une sorte de velociraptor à la sauce T-Rex.

Parti d'un projet trouvé sur le net, j'ai été amené à faire pas mal de modifications pour nettoyer les pièces, améliorer certains angles qui étaient fantaisistes, et surtout changer toute la posture et les dimensions des différentes parties du corps pour qu'il tienne bien debout.

Pour tout le travail de DAO, j'ai utilisé SketchUp, puis j'ai fait un export avec le plugin pour la MiniCut2d (voir ici : http://www.minicut2d.com/index.php/aide/sketchup-et-la-minicut2d).
Je ferai un tuto prochainement sur toutes les étapes (import du STL trouvé sur le net, nettoyage, aplatissement, modifications, export, découpe).

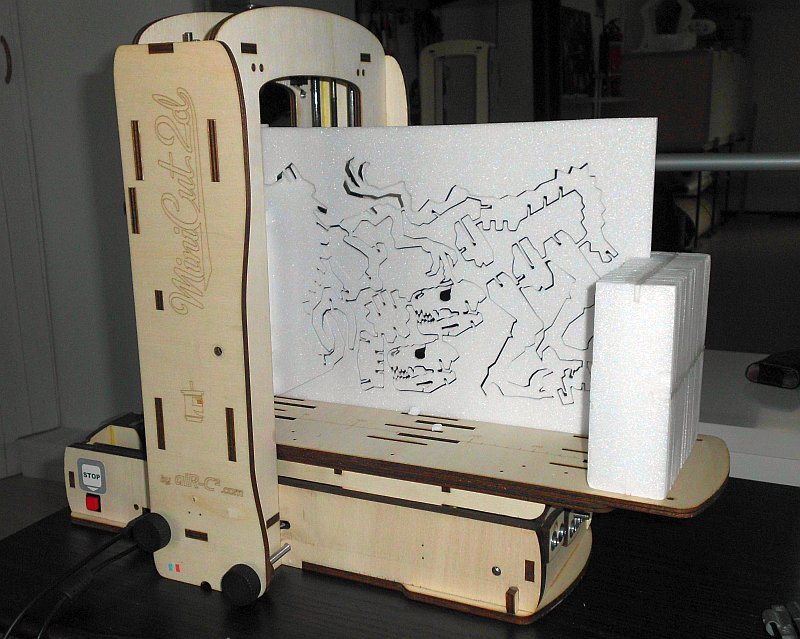

La découpe se fait en une fois dans une feuille de dépron 3mm de 330 x 220mm tenue des deux côtés par des peignes (voir photo).

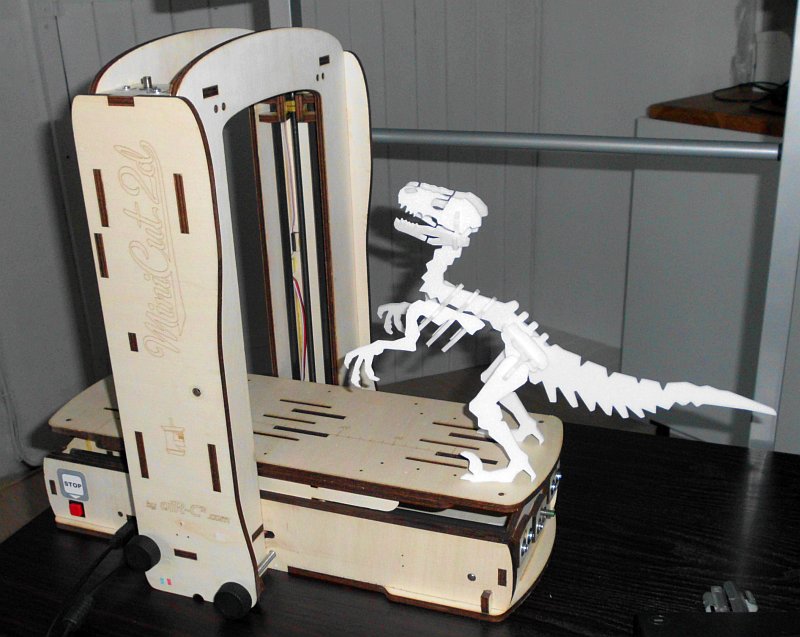

Le velociraptor mesure 32cm de long par 23cm de haut une fois assemblé.

Pour le faire en deux fois plus grand, on peut prendre du dépron de 6mm et répartir les pièces en 2 découpes.

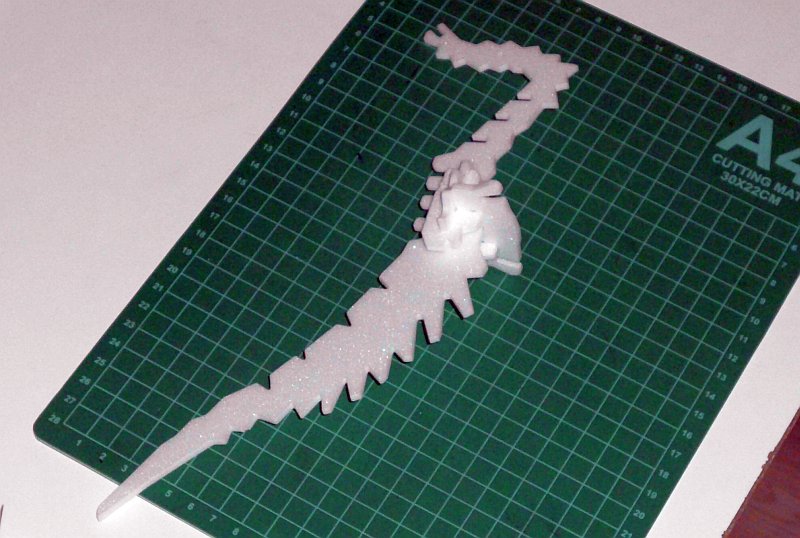

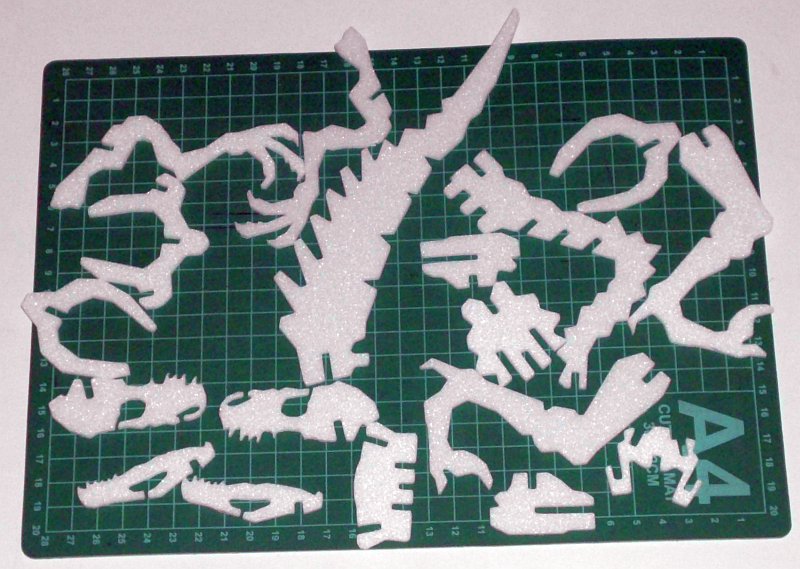

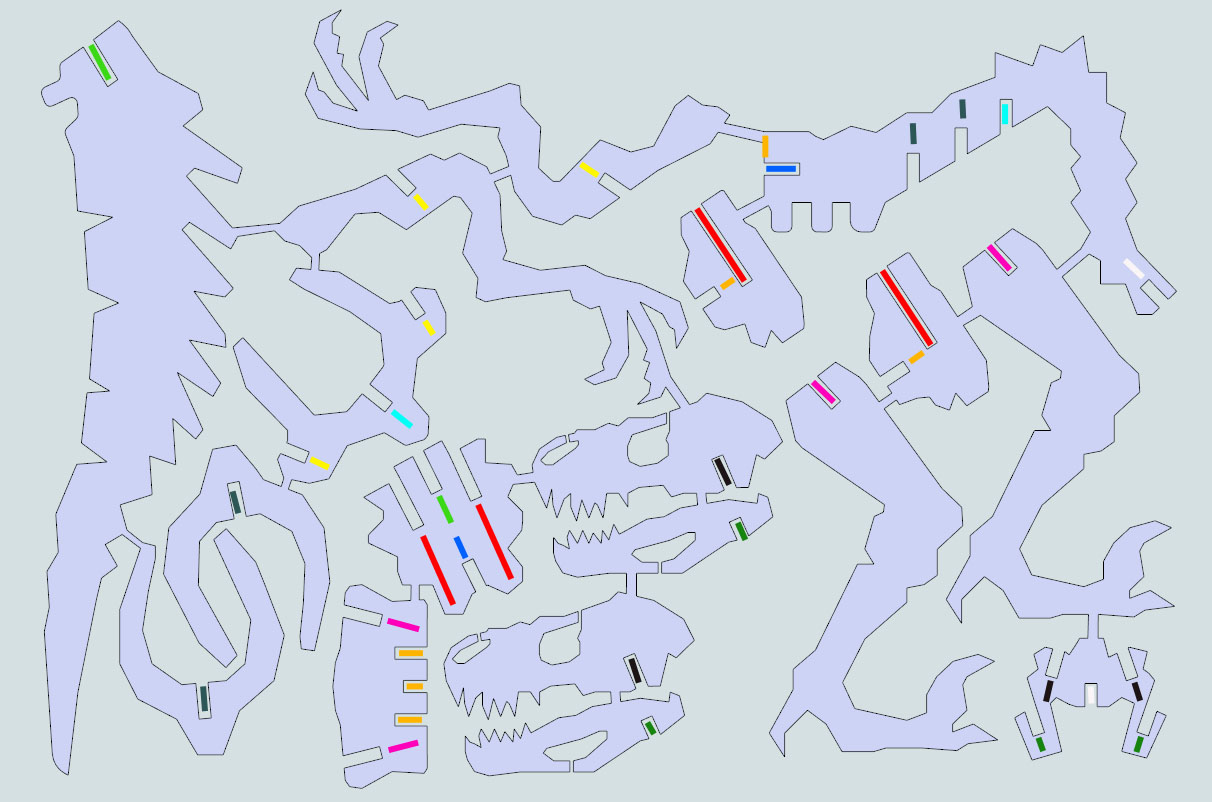

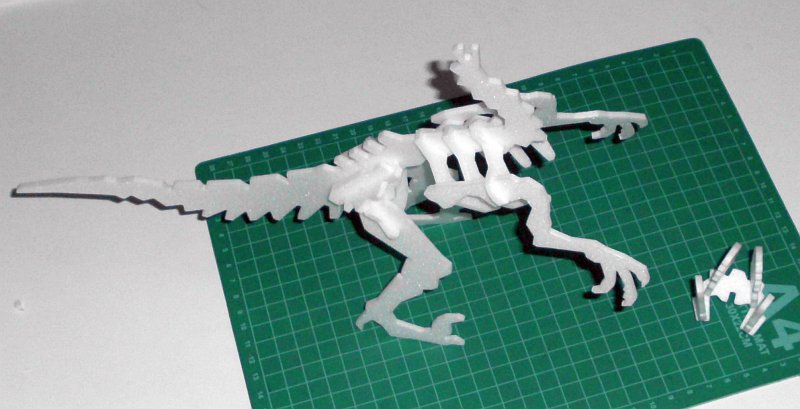

Les photos montrent l'ordre et l'emplacement des pièces.
